STM32F103xC、STM32F103xD和STM32F103xE性能線系列包含高性能ARM?Cortex?-M3 32位RISC內核，工作頻率為72 MHz，高速嵌入式存儲器（閃存高達512 KB，SRAM高達64 KB），以及連接到兩條APB總線的廣泛增強型I/O和外圍設備。所有設備都提供三個12位ADC、四個通用16位定時器和兩個PWM定時器，以及標準和高級通信接口：最多兩個I2C、三個SPI、兩個I2S、一個SDIO、五個USART、一個USB和一個CAN。

STM32F103xC/D/E高密度性能線系列在–40至+105°C的溫度范圍內運行，電源電壓為2.0至3.6 V。一套全面的節能模式允許設計低功耗應用程序。

這些功能使STM32F103xC/D/E高密度性能線微控制器系列適用于廣泛的應用，如電機驅動、應用控制、醫療和手持設備、PC和游戲外圍設備、GPS平臺、工業應用、PLC、逆變器、打印機、掃描儀、報警系統視頻對講和暖通空調。

特性

核心：ARM?32位Cortex?-M3 CPU

最大頻率72 MHz，0等待狀態內存訪問時的1.25 DMIPS/MHz（Dhrystone 2.1）性能

單循環乘法和硬件除法

回憶

256至512 KB的閃存

高達64 KB的SRAM

帶有4芯片選擇的靈活靜態存儲器控制器。支持Compact Flash、SRAM、PSRAM、NOR和NAND存儲器

LCD并行接口，8080/6800模式

時鐘、重置和供應管理

2.0至3.6 V應用電源和I/O

POR、PDR和可編程電壓檢測器（PVD）

4至16 MHz晶體振蕩器

內部8MHz工廠微調RC

帶校準的內部40kHz RC

帶校準的RTC 32 kHz振蕩器

低功率

睡眠、停止和待機模式

用于RTC和備份寄存器的VBAT電源

3×12位，1μs A/D轉換器（最多21個通道）

轉換范圍：0至3.6 V

三重采樣和保持能力

溫度傳感器

2×12位D/A轉換器

DMA:12通道DMA控制器

支持的外圍設備：定時器、ADC、DAC、SDIO、I2S、SPI、I2C和USART

調試模式

串行線調試（SWD）和JTAG接口

Cortex?-M3嵌入式微量宏細胞?

多達112個快速I/O端口

51/80/112 I/O，所有可映射到16個外部中斷矢量，幾乎所有5個V容忍

最多11個定時器

最多四個16位定時器，每個定時器最多有4個IC/OC/PWM或脈沖計數器和正交（增量）編碼器輸入

2×16位電機控制PWM定時器，具有死區時間生成和緊急停止功能

2×看門狗定時器（獨立和窗口）

SysTick計時器：24位下計數器

2×16位基本定時器，用于驅動DAC

多達13個通信接口

多達2×I2C接口（SMBus/PMBus）

最多5個USART（ISO 7816接口、LIN、IrDA功能、調制解調器控制）

最多3個SPI（18 Mbit/s），2個具有I2S接口多路復用

CAN接口（2.0B激活）

USB 2.0全速接口

SDIO接口

CRC計算單元，96位唯一ID

ECOPACK?包裝

電路原理圖

封裝引腳

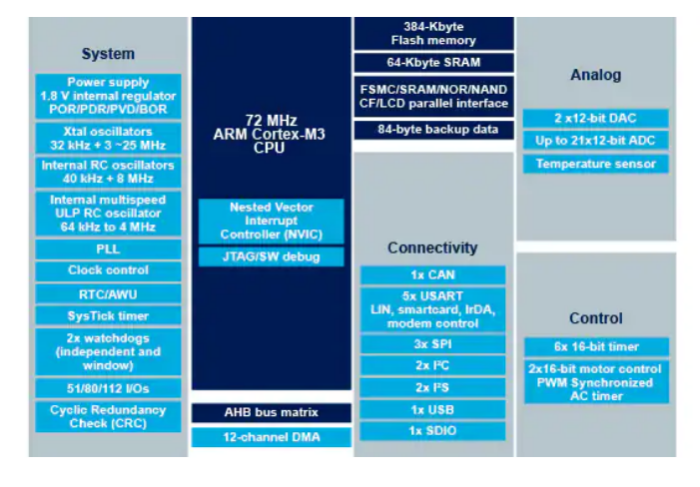

方框圖
