英飛凌科技公司的BTS7008-2EPA是一個12 V，智能，高側電源開關。它是英飛凌PROFET+2系列單通道、雙通道和四通道保護的高側電源開關(8 毫歐到200 毫歐)。這些開關提供了最先進的診斷和保護功能。該系列產品提供基準的外形因子，最低R(DS(ON)) (2 毫歐x 8 毫歐)和最小的封裝(PG-TSDSO-14)腳間距0.65 mm。整個系列是兼容最硬的反向電池要求在市場上與反向。該系列產品具有出色的能效，降低了電流消耗，最新的電流檢測精度(KILIS)，基準低啟動電壓能力，更快的開關/轉換速率，且對EMC沒有影響。

特征

具有診斷和嵌入式保護功能的高邊開關

隸屬于PROFET TM+ 2 系列

Rever Save，可在反極性下實現低功耗

環保產品（符合 RoHS）

符合 AEC Q100 1 級認證

具有受控重啟的絕對和動態溫度限制

帶智能重啟控制的過電流保護（跳閘）

欠壓關斷

帶外部組件的過電壓保護

比例負載電流感測

開、關狀態下進行開路負載

接地和電池短路

應用

?適用于電阻、電感和電容負載

?更換機電繼電器、保險絲和分立電路

?適用于7.5 A負載和高浪涌電流負載的驅動能力，例如H9 65W/Xenon 65W燈或等效的電子負載（例如：LED模塊）

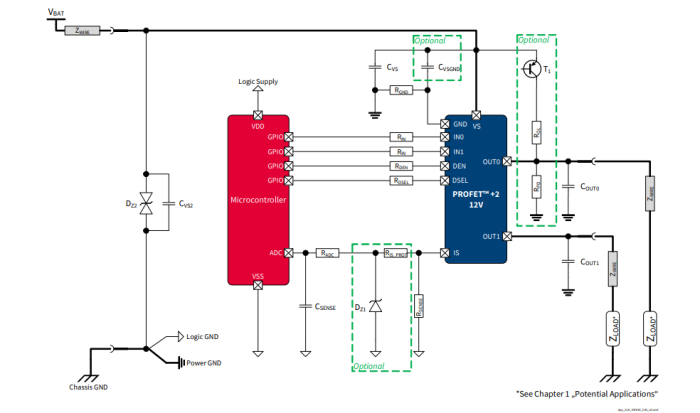

應用程序圖

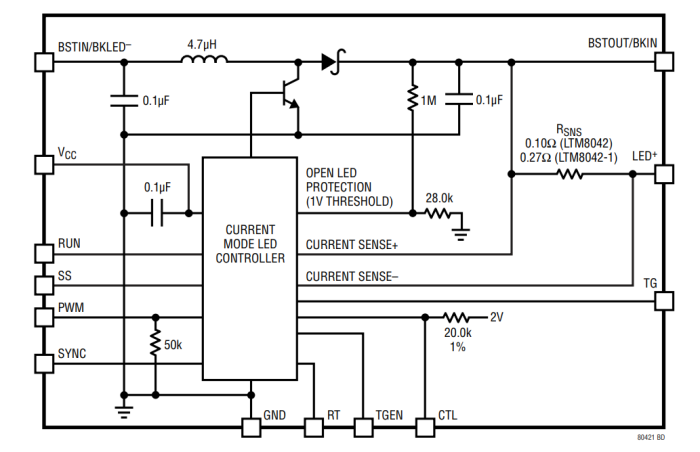

方框圖

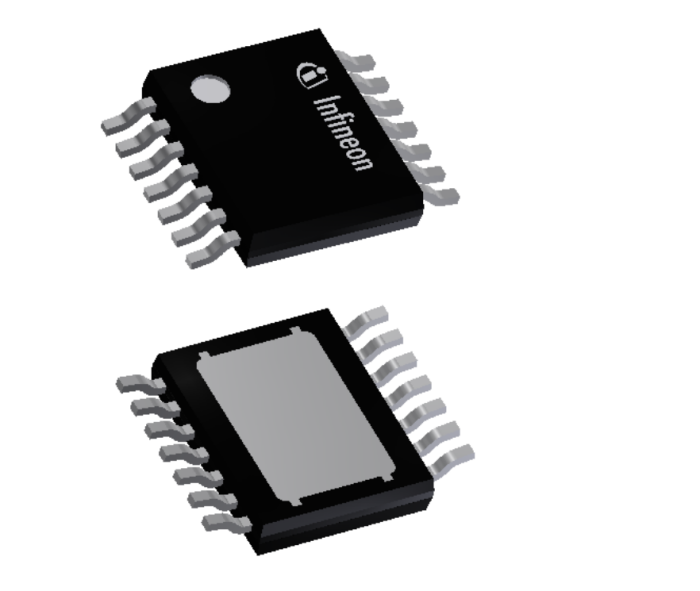

封裝引腳
