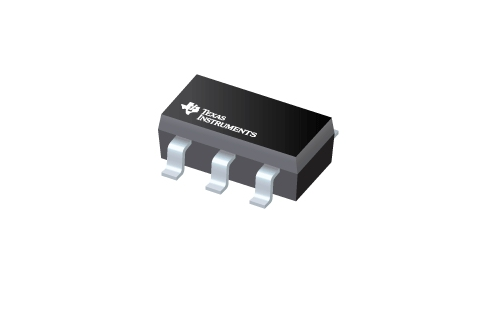

TI德州儀器生產的TLV365-Q1 和 TLV2365-Q1 器件 ( TLVx365-Q1) 是零交叉、軌到軌輸入和輸出 CMOS 運算放大器系列，針對低電壓和成本敏感型應用進行了優化。得益于低噪聲 (4.5nV/√Hz) 和高速運行（50MHz 增益帶寬）特性，此類器件成為在低側電流檢測、音頻、信號調節和傳感器放大等應用中驅動采樣模數轉換器 (ADC) 的理想之選。

特殊功能包括出色的共模抑制比 (CMRR)、無輸入級交叉失真、高輸入阻抗和軌到軌輸入和輸出擺幅。輸入共模范圍同時包括正負電源。輸出電壓擺幅在電源軌的 10mV 以內。

TLVx365-Q1 的額定工作溫度范圍為 ?40°C 至 +125°C。

特性

符合 AEC-Q100 標準

溫度等級 1：–40°C 至 +125°C

增益帶寬：50MHz

零交叉失真拓?fù)洌?/p>

輸入超出電源軌 100mV

CMRR：115dB（典型值）

軌至軌輸入和輸出

噪聲：4.5nV/√Hz

壓擺率：27 V/μs

快速穩定：0.2μs 至 0.01%

精度:

溫漂2μV/°C（最大值）

輸入偏置電流：20pA（最大值）

工作電壓：2.2V 至 5.5V

應用

? HEV/EV 直流/直流轉換器

? 混合動力汽車/電動汽車逆變器和電機控制

? HEV/EV 車載充電器 (OBC) 和無線充電器

? 電動渦輪/增壓器

? 汽車 HVAC 壓縮機模塊

? 手勢識別

參數

快速趨穩峰值檢測器

TLVx365-Q1 用于電流檢測

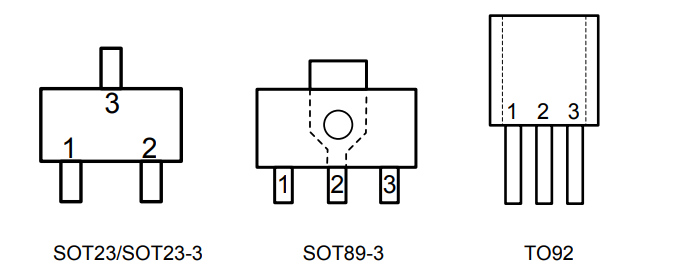

封裝引腳

TLVx365-Q1ADC驅動器和參考緩沖器
