NXP恩智浦S32K1系列汽車通用微控制器的介紹、特性、應用和封裝引腳圖
NXP恩智浦的S32K1系列32位AEC-Q100認證的MCU結合了基于Arm?Cortex?-M的可擴展系列微控制器，這些微控制器基于持久功能構建，并具有一套全面的量產級工具，支持高達ASIL B功能安全的汽車和工業應用。
S32K1 MCU具備超低功耗工作模式，具有恩智浦固件的加密安全引擎以及具有低級驅動程序和FreeRTOS?操作系統的汽車級軟件開發套件。S32K1 MCU采用QFN、LQFP和MAPBGA封裝。
特性
48MHz Cortex-M0+內核或80/112MHz Cortex-M4F內核
128KB至2MB閃存，帶ECC。高達4KB EEPROM
12位1Msps ADC，16位FlexTimer，具有死區插入和故障檢測功能
可擴展的低功耗運行和停止模式。快速喚醒、時鐘和電源門控
提供QFN，LQFP和MAPBGA封裝。溫度范圍-40至125/150°C，至少15年長期供貨保證
獲得AEC-Q100認證
0級：-40°C至+150°C Ta
1級：-40°C至+125°C Ta
2級：-40°C至+105°C Ta
功能完全符合ISO 26262標準，高達ASIL B級
硬件和軟件看門狗、時鐘/電源/溫度監測儀
功能安全文件和SafeAsure網絡社區支持
CSEc安全引擎 - AES-128, 安全啟動和密鑰存儲
以太網（10/100Mbit/s）, CAN FD, FlexIO (UART, I2C, SPI, I2S, LIN, PWM...), 串行音頻接口, QSPI
S32 Design Studio IDE：Eclipse、GCC和調試器
量產級S32軟件開發套件（S32 SDK）：符合SPICE 3級標準，經過MISRA測試
恩智浦AUTOSAR?MCAL（符合ISO 26262和QM標準）和操作系統
恩智浦提供的安全固件
面向功能安全應用的內核自檢庫
符合量產級ASIL標準的實時驅動程序(RTD)支持
面向MATLAB?和Simulink?的基于模型的設計工具箱(MBDT)，F(xiàn)reeMASTER (Lite)加上電機控制應用優化(MCAT)工具，以及汽車數學和電機控制庫（AMMCLib）集
第三方生態合作體系支持，加速產品面市時間
應用
工業控制
數據總線和電池管理
智能照明
智能電源插座和電燈開關
樓宇安全
水表
熱量計量
燃?xì)獗?/p>
電機驅動器
電網與配電
航空電子
智能家居
中小家電
大型家用電器
家庭安保與監視
汽車電子
主動懸架
儀表板
制動與穩定控制
變速器與變速箱
摩托車發動機控制單元(ECU)和小型發動機控制
無線固件(FOTA)
暖通空調（HVAC）
柴油發動機管理
汽車先進外部照明
汽車區域控制器
混合動力汽車（HEV）應用
電池管理系統(BMS)
S32K1系列功能方框圖

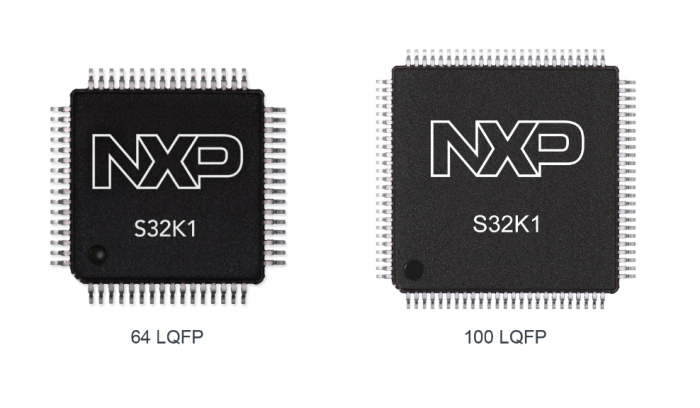

封裝引腳圖

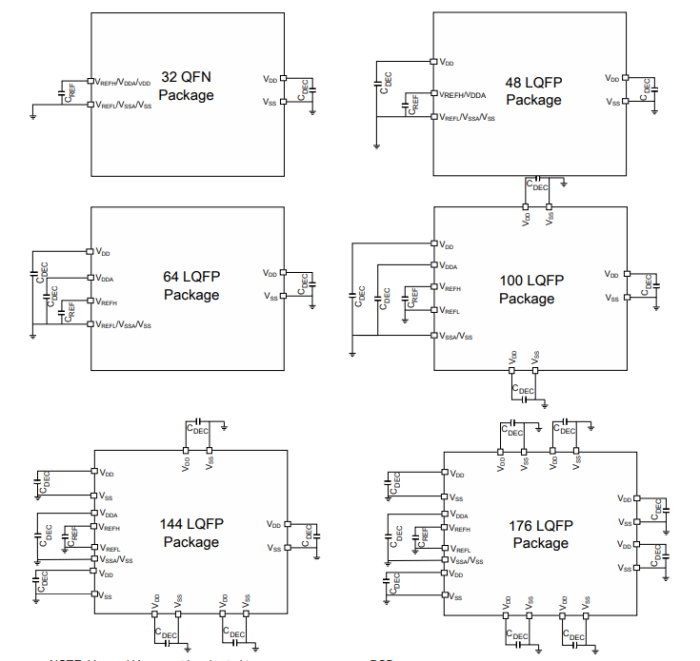

功率圖
如果您需要采購或者了解NXP恩智浦和其他進口品牌相關芯片產品的數據手冊、規格書、價格、樣品測試請聯系我們。
推薦產品+
相關推薦
-
-

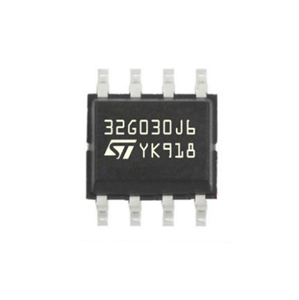

一文看懂意法STM32G030J6M6單片機的工作原理、參數、應用和引腳封裝圖
ST(意法半導體)的型號STM32G030J6M6屬于32位MCU微控制器，基于高性能Arm?Cortex?-M0+32位RISC內核，工作頻率高達64MHz。它們提供了高級別的集成，適用于消費者、工業和家電領域的廣泛應用，并為物聯網(IoT)解決方案做好了準備。STM32G030J6M6包括存儲器保護單元(MPU)、高速嵌入式存儲器(8KB SRAM和高達64KB閃存，具有讀保護、寫保護)、DMA、廣泛的系統功能、增強的I/O和外圍設備。STM32G030J6M6提供標準通信接口(兩個I2C、兩個SPI/一個I2S和兩個USART)、一個12位ADC(2.5 MSps)，最多19個通道、一個低功耗RTC、一個高級控制PWM定時器、四個通用16位定時器、兩個看門狗定時器和一個SysTick定時器。STM32G030J6M6的中文參數品牌：ST(意法半導體)產品分類：32位MCU封裝：8-SOIC包裝：管核心處理器：ARM Cortex-M0+內核規格：32-位速度：64MHz連接能力：I2C，IrDA，LINbus，SPI，UART/USART外設：DMA，I2S，POR，PWM，WDTI/O數：6程序存儲容量：32KB(32K x 8)程序存儲器類型：閃存EEPROM容量：-RAM大?。?K x 8電壓-供電(Vcc/Vdd)：2V ~ 3.6V數據轉換器：A/D 8x12b振蕩器類型：內部工作溫度：-40°C ~ 85°C(TA)安裝類型：表面貼裝型基本產品編號：STM32HTSUS：8542.31.0001商品標簽：高性能MCUSTM32G030J6M6的功能特點1、ARM Cortex-M0+內核：STM32G030J6M6搭載了ARM Cortex-M0+ 32位處理器內核，具有高性能和低功耗的特點，適用于各種嵌入式控制應用。2、閃存和SRAM內存：STM32G030J6M6內置了64KB的閃存和8KB的靜態隨機存取內存(SRAM)，可用于存儲程序代碼和數據，滿足復雜應用的需求。3、豐富的外設接口：STM32G030J6M6具有豐富的外設接口，包括多個通用定時器、通用串行接口、SPI、I2C、USART、以太網MAC、高性能模擬模塊等，可以滿足不同類型的外設連接需求。4、低功耗特性：STM32G030J6M6在設計上注重了低功耗特性，可以通過靈活的休眠模式和低功耗運行模式來降低系統功耗，延長電池壽命，適用于各種便攜式設備。5、完整的片上集成功能：STM32G030J6M6集成了豐富的外設和功能模塊，包括模擬比較器、PWM控制器、ADC/DAC轉換器、時鐘控制器等，可減少外部元件的使用，簡化系統設計，提高集成度和系統性能。6、安全性功能：STM32G030J6M6支持硬件加密和安全引導功能，可提供數據和代碼的安全保護，防止信息泄露和惡意攻擊。STM32G030J6M6的應用領域STM32G030J6M6是一款低功耗、高性能的32位ARM Cortex-M0+微控制器，其主要應用領域如下：1、工業自動化和控制：STM32G030J6M6可用于工業控制系統、傳感器、執行器控制、工業通信模塊等各種工業自動化和控制設備。2、智能家居和物聯網：STM32G030J6M6適用于智能家居系統、家庭自動化設備、智能傳感器、物聯網節點等應用，以實現智能化控制和連接。3、醫療設備：STM32G030J6M6應用于各種醫療設備，包括便攜式醫療儀器、醫療監測設備、醫療成像設備等，以實現數據采集、處理和通信等功能。4、消費類電子產品：STM32G030J6M6可用于各種消費類電子產品，如智能手表、智能穿戴設備、智能家電、電子游戲機等。STM32G030J6M6的引腳封裝圖STM32G030J6M6的原理圖STM32G030J6M6的型號解釋圖
-
-

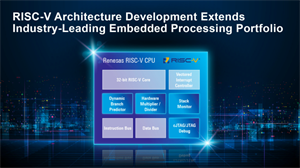

瑞薩從授權到自研內核，汽車MCU大廠倒戈RISC-V？
