NXP恩智浦FXLS93系列PSI5汽車安全數字加速度傳感器的詳細介紹、特性和應用情況

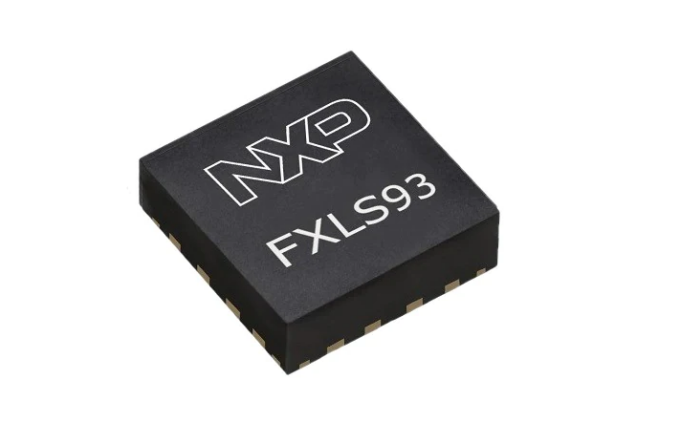

FXLS93系列是恩智浦最新一代的安全氣囊碰撞傳感器。這些器件采用恩智浦專有的UMEMS傳感技術，并結合QFN 4x4x1.45mm封裝的信號調節ASIC進行設計。
這些器件具有PSI5用戶接口。它們可以以單軸或雙軸獨立配置測量從+/-15.5g到+/-500g的加速度。嵌入式DSP提供完全可編程的數字高通和低通濾波。
FXLS93系列完全符合AEC-Q100標準，工作溫度高達125°C，符合AK LV 27的要求。該封裝具有可濕潤的側面，用于焊料連接檢查。FXLS93產品是根據ISO26262 2018版開發的，可用于ASIL D級系統。
FXLS93特性
180nm CMOS
最大工作電壓：-0.3V-20V
數字信號處理
兼容PSI5 V2.1、兼容AKLV27、安全氣囊子標準
HVST、IDDQ、模擬IDDQ、掃描、邏輯BIST
4mmx4mmx1.45mm 16引腳QFN封裝
可檢測焊點/可潤濕側面
符合AEC-Q100認證，溫度范圍–40°C至+125°C
符合ISO26262 2018版認證
穩健的設計：符合EMC標準、 QFN封裝
從ADC到通信接口的單信號鏈或雙獨立信號鏈
多達四階低通濾波器，具有從12.5Hz到1500Hz的滾降頻率選項
選配單極點高通濾波器，具有快速啟動和輸出速率限制功能
可選移動平均值
可選16到1輸出插值
采樣率：163264us
中等范圍 ± 15.5g 至150g
高等范圍 ± 50g至± 500g
分辨率：最多16位
通信接口：兼容PSI5版本2.1
可配置引腳
基于閾值檢測的布防功能
脈沖編碼調制信號輸出 (PCM)
基本功能
雙向自檢診斷
FXLS93應用
汽車電子
安全氣囊和碰撞檢測
碰撞/碰撞檢測

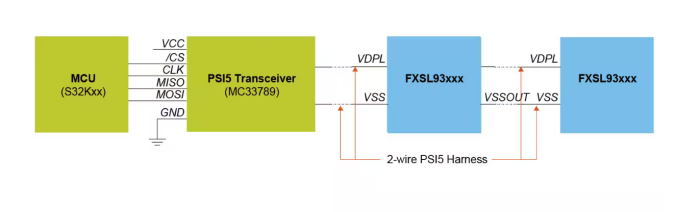

FXLS93 PSI5應用圖
方框圖
封裝引腳
