1.什么是TTL電平

TTL電平信號在電路設計中被利用的最多是因?yàn)橥ǔ?shù)據表示采用二進制規定，+5V等價于邏輯"1"，0V等價于邏輯"0"，這被稱做TTL(晶體管-晶體管邏輯電平)信號系統，這是計算機處理器控制的設備內部各部分之間通信的標準技術。

TTL集成電路的全名是晶體管-晶體管邏輯集成電路(Transistor-Transistor Logic)，主要有54/74系列標準TTL、高速型TTL(H-TTL)、低功耗型TTL(L-TTL)、肖特基型TTL(S-TTL)、低功耗肖特基型TTL(LS-TTL)五個系列。

標準TTL：輸入高電平最小2V，輸出高電平最小2.4V,典型值3.4V,輸入低電平最大0.8V，輸出低電平最大0.4V，典型值0.2V。

肖特基型TTL(S-TTL)：輸入高電平最小2V，輸出高電平最?、耦?.5V，Ⅱ、Ⅲ類2.7V，典型值3.4V，輸入低電平最大0.8V，輸出低電平最大0.5V。

低功耗肖特基型TTL(LS-TTL)：輸入高電平最小2V，輸出高電平最?、耦?.5V，Ⅱ、Ⅲ類2.7V，典型值3.4V，輸入低電平最大Ⅰ類0.7V，Ⅱ、Ⅲ類0.8V，輸出低電平最大Ⅰ類0.4V，Ⅱ、Ⅲ類0.5V，典型值0.25V。

2.什么是CMOS電平

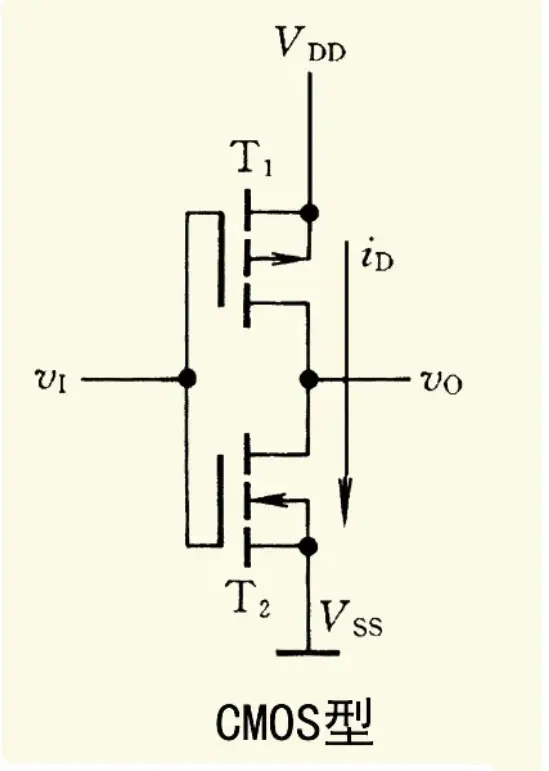

COMS集成電路是互補對稱金屬氧化物半導體(Compiementary symmetry metal oxide semicoductor)集成電路的英文縮寫，電路的許多基本邏輯單元都是用增強型PMOS晶體管和增強型NMOS管按照互補對稱形式連接的，靜態功耗很小。COMS電路的供電電壓VDD范圍比較廣在+5--+15V均能正常工作，電壓波動允許±10，當輸出電壓高于VDD-0.5V時為邏輯1，輸出電壓低于VSS+0.5V(VSS為數字地)為邏輯0。

3.TTL和CMOS的區別

1. 電壓范圍：

CMOS電平：電壓范圍在3～15V；常見電壓在12V。

TTL電平：電壓范圍在0～5V，常見都是5V。

2. 電平標準

TTL電平：輸出低電平： < 0.4V ; 輸出高電平：> 2.4V。

輸入低電平： < 0.8V ; 輸入高電平：> 2.0V。

TTL器件輸出低電平要小于0.4V，高電平要大于2.4V；輸入，低于0.8V就認為是0，高于2.0就認為是1。

CMOS電平：輸出低電平： <0.1*Vcc ; 輸出高電平：>0.9*Vcc。

輸入低電平： <0.3*Vcc ; 輸入高電平：>0.7*Vcc.

CMOS集成電路電源電壓可以在較大范圍內變化，因而對電源的要求不像TTL集成電路那樣嚴格。

一般單片機、DSP、FPGA他們之間管教能否直接相連. 一般情況下，同電壓的是可以的，不過最好是要好好查查技術手冊上的VIL,VIH,VOL,VOH的值，看是否能夠匹配(VOL要小于VIL，VOH要大于VIH，是指一個連接當中的)。有些在一般應用中沒有問題，但是參數上就是有點不夠匹配，在某些情況下可能就不夠穩定，或者不同批次的器件就不能運行。

例如：74LS的器件的輸出，接入74HC的器件。在一般情況下都能好好運行，但是，在參數上卻是不匹配的，有些情況下就不能運行。

74LS和54系列是TTL電路，74HC是CMOS電路。如果它們的序號相同，則邏輯功能一樣，但電氣性能和動態性能略有不同。如，TTL的邏輯高電平為> 2.7V,CMOS為> 3.6V。如果CMOS電路的前一級為TTL則隱藏著不可靠隱患，反之則沒問題。當兩者電平不匹配時，我們就需要用到電平轉換電路。

因?yàn)門TL和COMS的高低電平的值不一樣(ttl 5v<==>cmos 3.3v)，所以互相連接時需要電平的轉換：就是用兩個電阻對電平分壓，沒有什么高深的東西。哈哈

4.COMS電路的使用注意事項

我們?cè)谑褂肅MOS電路的時候有以下幾項注意事項：

COMS電路時電壓控制器件，它的輸入阻抗很大，對干擾信號的捕捉能力很強。所以，不用的管腳不能懸空，一定要接上拉電阻或者下拉電阻，給它一個恒定的電平。

輸入端接低內組的信號源時，要在輸入端和信號源之間要串聯限流電阻，使輸入的電流限制在1mA之內。

當接高速信號傳輸線時，在COMS電路端接匹配電阻。

當輸入端接大電容時，應該在輸入端和電容間接保護電阻。電阻值為R=V0/1mA.V0是外界電容上的電壓。

COMS的輸入電流超過1mA，就有可能燒壞COMS。

5.TTL電路的使用注意事項

TTL門電路中輸入端負載特性(輸入端帶電阻特殊情況的處理)：

懸空時相當于輸入端接高電平。因?yàn)檫@時可以看作是輸入端接一個無窮大的電阻。

在門電路輸入端串聯10K電阻后再輸入低電平，輸入端出呈現的是高電平而不是低電平。因?yàn)橛蒚TL門電路的輸入端負載特性可知，只有在輸入端接的串聯電阻小于910歐時，它輸入來的低電平信號才能被門電路識別出來，串聯電阻再大的話輸入端就一直呈現高電平。這個一定要注意。COMS門電路就不用考慮這些了。

6.其他

TTL電路有集電極開路OC門，MOS管也有和集電極對應的漏極開路的OD門，它的輸出就叫做開漏輸出。OC門在截止時有漏電流輸出，那就是漏電流，為什么有漏電流呢?那是因?yàn)楫?dāng)三機管截止的時候，它的基極電流約等于0，但是并不是真正的為0，經過三極管的集電極的電流也就不是真正的0，而是約0。而這個就是漏電流。開漏輸出：OC門的輸出就是開漏輸出；OD門的輸出也是開漏輸出。它可以吸收很大的電流，但是不能向外輸出的電流。所以，為了能輸入和輸出電流，它使用的時候要跟電源和上拉電阻一齊用。OD門一般作為輸出緩沖/驅動器、電平轉換器以及滿足吸收大負載電流的需要。
