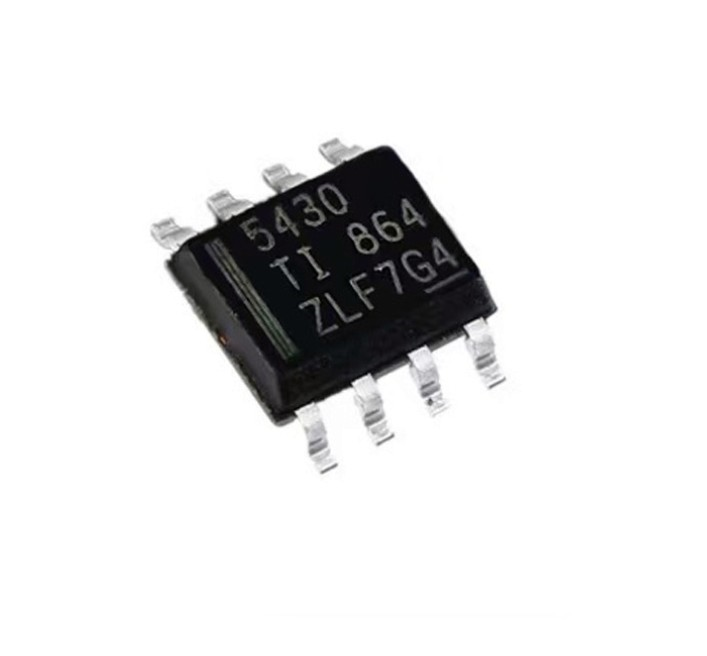

TPS5430DDAR是一款高輸出電流 PWM 轉換器，集成了低電阻、高側 N 溝道 MOSFET。除了所列的特性，基板上還包括高性能電壓誤差放大器（可在瞬態條件下提供高穩壓精度）、欠壓鎖定電路（用于防止在輸入電壓達到 5.5V 前啟動）、內部設置的慢啟動電路（用于限制浪涌電流）以及電壓前饋電路（用于改進瞬態響應）。借助 ENA 引腳，關斷電源電流通?？蓽p小至 18μA。其他特性包括高電平有效使能、過流限制、過壓保護和熱關斷。為降低設計復雜性并減少外部元件數量，對 TPS5430DDAR 反饋環路進行內部補償。TPS5430DDAR 調節各種電源，包括 24V 總線。

TPS5430DDAR器件采用熱增強型且易于使用的 8 引腳 SOIC PowerPAD? 封裝。

TPS5430DDAR的特性

寬輸入電壓范圍：

TPS5430：5.5V 至 36V

高達 3A 的持續（峰值為 4A）輸出電流

通過 110m? 集成式 MOSFET 開關實現高達 95% 的高效率

寬輸出電壓范圍：可調節為低至 1.22V，初始精度為 1.5%

內部補償可最大限度減少外部器件數量

適用于小型濾波器尺寸的固定 500kHz 開關頻率

通過輸入電壓前饋改進線性調整率和瞬態響應

通過過流限制、過壓保護和熱關斷保護系統

–40°C 至 125°C 的工作結溫范圍

采用小型熱增強型 8 引腳 SO PowerPAD? 封裝

應用

消費類：機頂盒、DVD 顯示屏、LCD 顯示屏

工業用和車載音頻電源

電池充電器、大功率 LED 電源

12V 和 24V 分布式電源系統

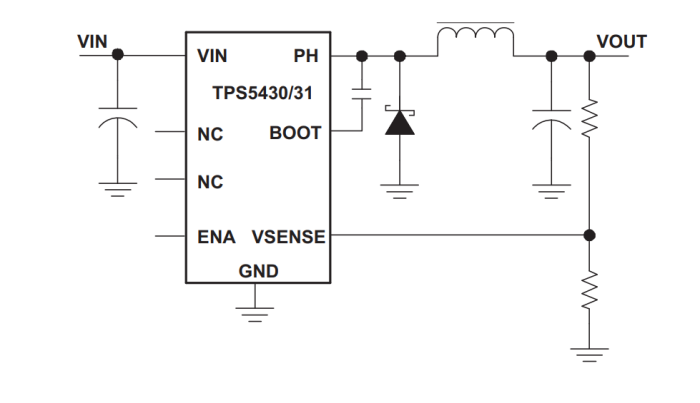

簡化示意圖

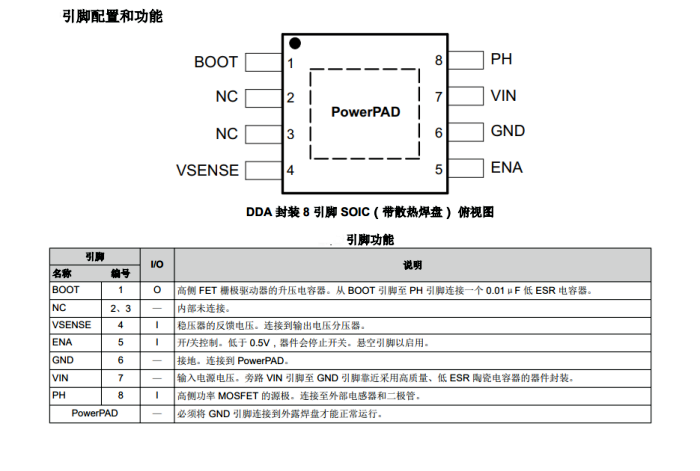

引腳配置和引腳功能

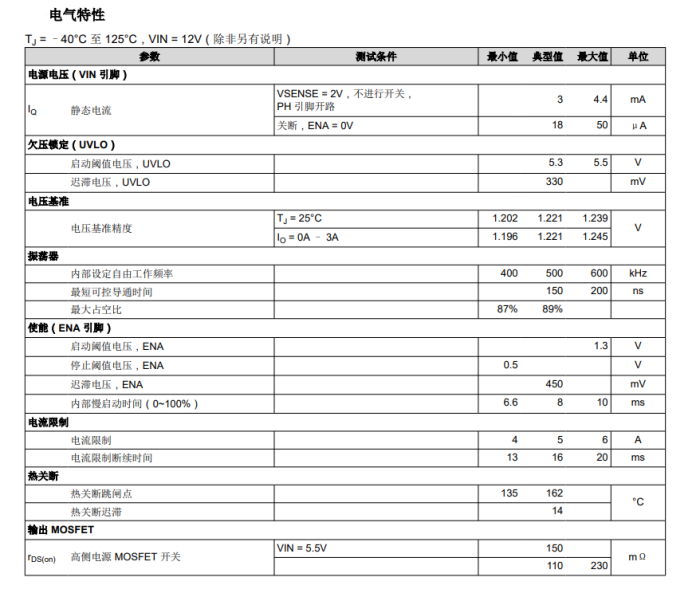

電氣特性

典型應用

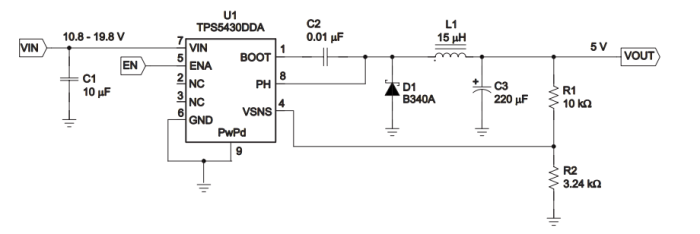

下圖顯示了典型 TPS5430 應用的原理圖。TPS5430 可以在 5V 的標稱輸出電壓下提供高達 3A 的輸出電流。為 了獲得適當?shù)臒嵝阅?，器件下方裸露?PowerPAD? 必須焊接至印刷電路板。
