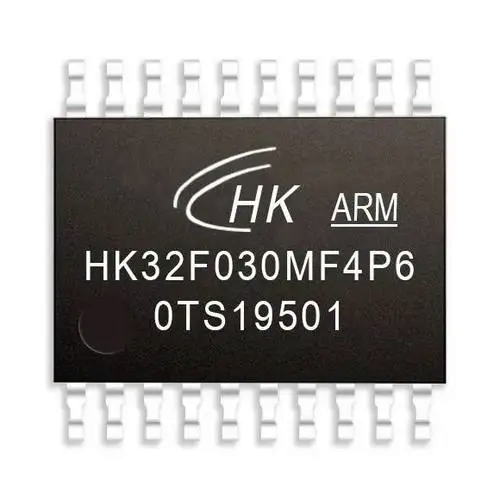

HK32F030MF4P6使用 ARM? Cortex?-M0 內核，最高工作頻率 32MHz，內置 16K-Byte FLASH、448-Byte EEPROM 和 2-KByte SRAM。通過 FLASH 控制器的寄存器配置，可實 現中斷向量在 16K-Byte 空間內的重映射。

HK32F030MF4P6除電源、地以外的所有引腳都可以作為 GPIO、外設 IO 或外部中斷輸入 （TSSOP20 封裝產品支持 16 個 GPIO）；在引腳數量受限應用場景中最大可能的提供引腳 信號數量。

HK32F030MF4P6內置多種通信接口：1 路高速（最高 6Mbps）USART、1 路高速（最高 18Mbps）SPI/I2S 和 1 路高速（最高 1MHz）I2C。USART 支持同步及異步全雙工或半雙 工通信、多主機通信、LIN 協議、SmartCard 協議、IrDA SIR 編解碼；RX/TX 引腳位置可 軟件互換，在 MCU 停機模式（Stop）下，支持?jǐn)?shù)據接收喚醒。SPI/I2S 支持 4~16 比特?cái)?shù) 據長度的全雙工或半雙工通信、主/從機模式、TI 模式、NSS 脈沖模式、自動 CRC 校驗、 I2S 協議。I2C 支持 1MHz/400kHz/100kHz 傳輸速率、主/從機模式、多主機模式、7/10 比 特尋址、SMBus 協議。在 MCU 停機模式（Stop）下，支持?jǐn)?shù)據接收喚醒。

HK32F030MF4P6內置 1 個 16-bit 高級 PWM 定時器（共 4 路 PWM 輸出，其中 3 路帶死區 互補輸出），1 個 16-bit 通用 PWM 定時器（共 4 路 PWM 輸出）；1 個 16-bit 基本定時器（定 時輸出 CPU 中斷）。 HK32F030M 內置了模擬電路：1 個 12-bit 1Msps ADC（有效精度 8Bit）、1 個 POR/PDR 上/下電復位電路和 1 個內部參考電壓（內部參考電壓在片內被 ADC 采樣）。 HK32F030M 支持豐富的功耗模式，在低功耗模式下，HK32F030M 可被內部的低功耗 定時器自動喚醒。 HK32F030MF4P6工作于-40°C 至+85°C 的溫度范圍，供電電壓 1.8V 至 3.6V，可滿足絕大 部分應用環境條件的要求。

應用

可編程控制器、打印機、掃描儀

電機驅動和調速控制

物聯網低功耗傳感器終端

無人機飛控、云臺控制

玩具產品

家用電器

智能機器人

智能手表、運動手環

產品特點

工作電壓范圍：1.8V ~ 3.6V

工作溫度范圍：-40oC ~ +85oC

典型工作電流

Run 工作模式： 2.3mA@32MHz@3.3V（71uA/MHz）

Sleep 睡眠模式： 1.2mA@32MHz@3.3V（37uA/MHz），喚醒時間 21nS

D-Sleep 深睡眠模式：0.61mA@114KHz@3.3V，喚醒時間 7.8uS

Stop 停機模式： 30uA@3.3V，喚醒時間 10uS（可外部引腳或內部定時器 喚醒）

CPU 核

ARM? CortexTM-M0

最高時鐘頻率：32MHz

24 位 System Tick 定時器

支持中斷向量重映射（通過 FLASH 控制器的寄存器配置）

CPU 跟蹤與調試

SWD 調試接口

ARM? CoreSightTM調試組件（ROM-Table，DWT，BPU）

自定義 DBGMCU 調試控制器（低功耗模式仿真控制、調試外設時鐘控制、調試 及跟蹤接口分配）

存儲器

16K-Byte FLASH（128 頁，每頁 128-Byte；32-bit 數據讀，8-bit 數據寫）

FLASH 具有數據安全保護功能，可分別設置讀保護和寫保護

448-Byte EEPROM（Byte 編程時間 20uS）

2K-Byte SRAM

數據安全：CRC 校驗硬件單元

時鐘

外部高速時鐘： 支持 1~32MHz（可在 4 根引腳中選擇 1 路輸入）

片內高速 HSI 時鐘：32MHz

片內慢速 LSI 時鐘：114kHz

復位

外部管腳復位

電源上、下電復位(POR 和 PDR)

軟件復位

看門狗（IWDG 和 WWDG）定時器復位

GPIO 端口

最多支持 16 個 GPIO 端口（TSSOP20 封裝產品）

每個 GPIO 都可作為外部中斷輸入

內置可開關上、下拉電阻

支持 Open-Drain 開漏輸出

輸出驅動能力高、低兩檔可選

IOMUX 引腳功能多重映射控制器

小型封裝（如 SO8N/SOP8）產品，通過 IOMUX 可以實現單根引腳對應多個GPIO 或外設 IO 的映射控制。

數據通信接口

1 路高速（最高 4Mbps）USART（MCU 停機模式（Stop）下,支持?jǐn)?shù)據接收喚 醒）

1 路高速（最高 1MHz）I2C（MCU 停機模式（Stop）下,支持?jǐn)?shù)據接收喚醒）

1 路高速（最高 16Mbps）SPI（支持 I2S 協議）

定時器及 PWM 發生器

1 個 16-bit 高級 PWM 定時器（共 4 路 PWM 輸出，其中 3 路帶死區互補輸出）

1 個 16-bit 通用 PWM 定時器（共 4 路 PWM 輸出）

1 個 16-bit 基本定時器（支持 CPU 中斷）

1 個 MCU 停機（Stop）模式下工作的自動喚醒定時器 AWU

Beeper 蜂鳴器

1 個 Beeper 蜂鳴器，可輸出 1、2、4、8kHz 頻率脈沖

在 MCU 停機（Stop）模式下，Beeper 可繼續工作并可定時觸發 ADC 采樣

片內模擬電路

1 個 12-bit 1Msps ADC（共 5 路模擬信號輸入通道，支持差分對輸入）

1 個 POR/PDR 上/下電復位電路

1 個 0.8V 內部參考電壓（內部參考電壓在片內被 ADC 采樣）

64-bit 芯片唯一 ID 標識

每顆 HK32F030M 芯片提供一個唯一的 64-bit ID 標識

可靠性

通過
HBM4000V/CDM500V/MM200V/LU 等級測試

引腳

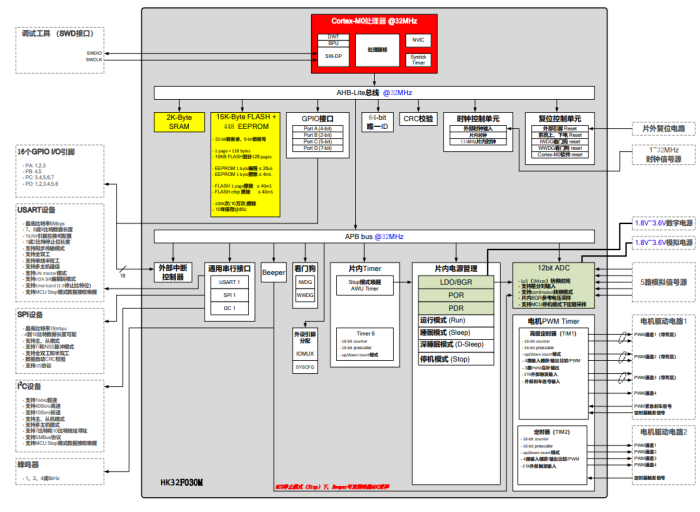

結構框圖

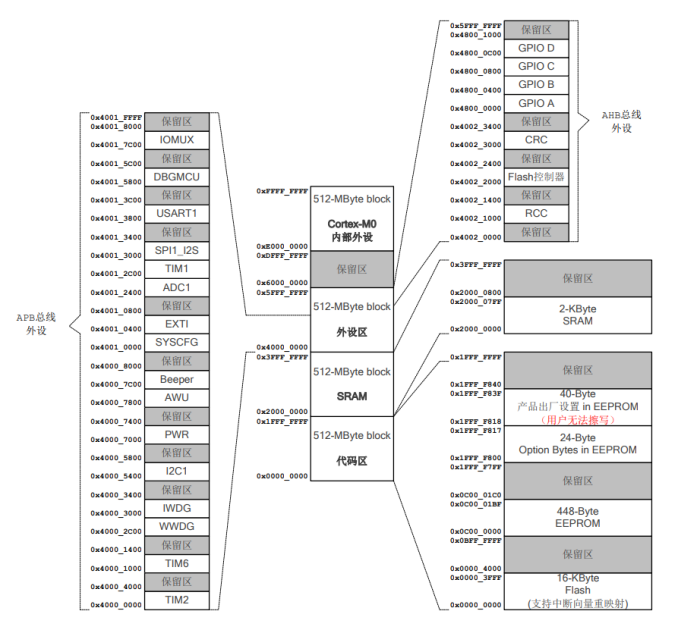

存儲器映射

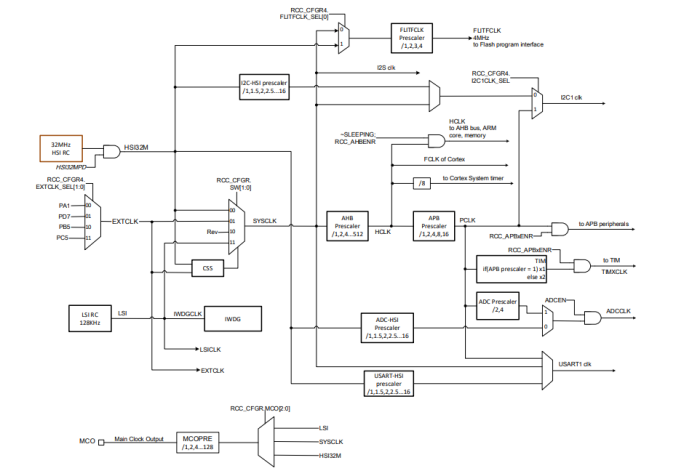

時鐘樹
