STM32F405RGT6基于高性能Arm?Cortex?-M4 32位RISC內核，工作頻率高達168 MHz。Cortex-M4核心采用浮點單元（FPU）單精度，支持所有Arm單精度數據處理指令和數據類型。它還實現了一套完整的DSP指令和一個增強應用程序安全性的內存保護單元（MPU）。

STM32F405RGT6包含高速嵌入式存儲器（高達1M字節的閃存，高達192K字節的SRAM）、高達4K字節的備份SRAM，以及連接到兩條APB總線、三條AHB總線和一個32位多AHB總線矩陣的一系列增強型I/O和外圍設備。

所有設備都提供三個12位ADC、兩個DAC、一個低功耗RTC、十二個通用16位定時器，包括兩個用于電機控制的PWM定時器和兩個通用32位定時器。真實隨機數生成器（RNG）。它們還具有標準和高級通信接口。

STM32F405RGT6_（ST意法半導體）STM32F405RGT6中文資料_價格_采購_封裝_PDF數據手冊-永芯易科技

特性

核心：Arm?32位Cortex?-M4 CPU，帶FPU，自適應實時加速器（ART加速器），允許從閃存執行0等待狀態，頻率高達168 MHz，內存保護單元，210 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1）和DSP指令

內存

高達1M字節的閃存

高達192+4千字節的SRAM，包括64千字節的CCM（核心耦合存儲器）數據RAM

512字節OTP內存

靈活的靜態存儲器控制器，支持Compact Flash、SRAM、PSRAM、NOR和NAND存儲器

LCD并行接口，8080/6800模式

時鐘、重置和供應管理

1.8 V至3.6 V應用電源和I/O

POR、PDR、PVD和BOR

4至26 MHz晶體振蕩器

內部16 MHz工廠微調RC（1%精度）

帶校準的RTC 32 kHz振蕩器

帶校準的內部32 kHz RC

低功率運行

睡眠、停止和待機模式

用于RTC的VBAT電源，20×32位備份寄存器+可選的4 KB備份SRAM

3×12位，2.4 MSPS A/D轉換器：最多24個通道，三重交錯模式下7.2 MSPS

2×12位D/A轉換器

通用DMA：具有FIFO和突發支持的16流DMA控制器

最多17個定時器：最多12個16位和兩個32位定時器，最高168 MHz，每個定時器最多4個IC/OC/PWM或脈沖計數器和正交（增量）編碼器輸入

調試模式

串行線調試（SWD）和JTAG接口

Cortex-M4嵌入式跟蹤宏單元?

最多140個具有中斷功能的I/O端口

高達136個快速I/O，最高可達84 MHz

多達138個5 V容錯I/O

多達15個通信接口

多達3×I2C接口（SMBus/PMBus）

最多4個USART/2個UART（10.5 Mbit/s，ISO 7816接口，LIN，IrDA，調制解調器控制）

最多3個SPI（42 Mbits/s），2個具有多路復用全雙工I2S，通過內部音頻PLL或外部時鐘實現音頻類精度

2×CAN接口（2.0B有源）

SDIO接口

高級連接

帶片上PHY的USB 2.0全速設備/主機/OTG控制器

USB 2.0高速/全速設備/主機/OTG控制器，帶專用DMA、片上全速PHY和ULPI

10/100以太網MAC和專用DMA：支持IEEE 1588v2硬件、MII/RMII

8至14位并行攝像頭接口，最高可達54兆字節/秒

真隨機數生成器

CRC計算單元

96位唯一ID

RTC：亞秒精度，硬件日歷

應用

工業

LED照明系統

引腳

電路原理圖

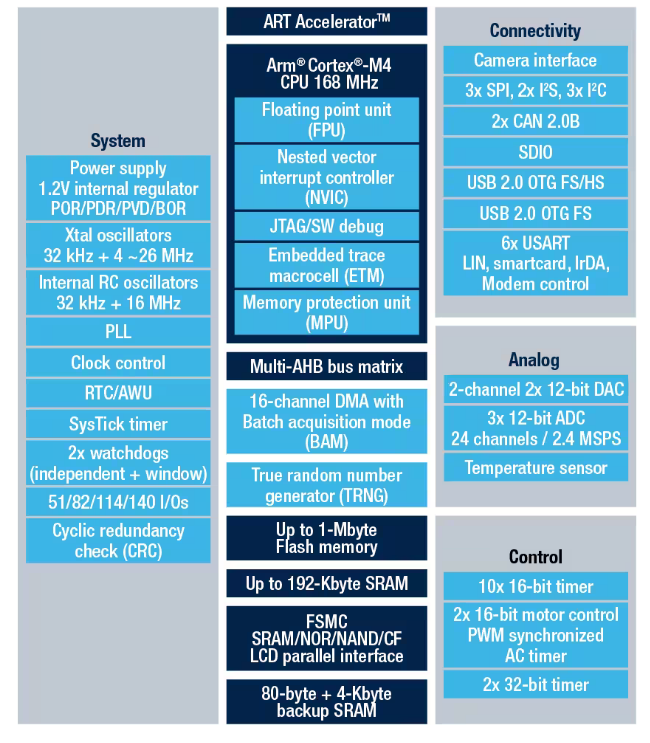

方框圖

供電方案圖
