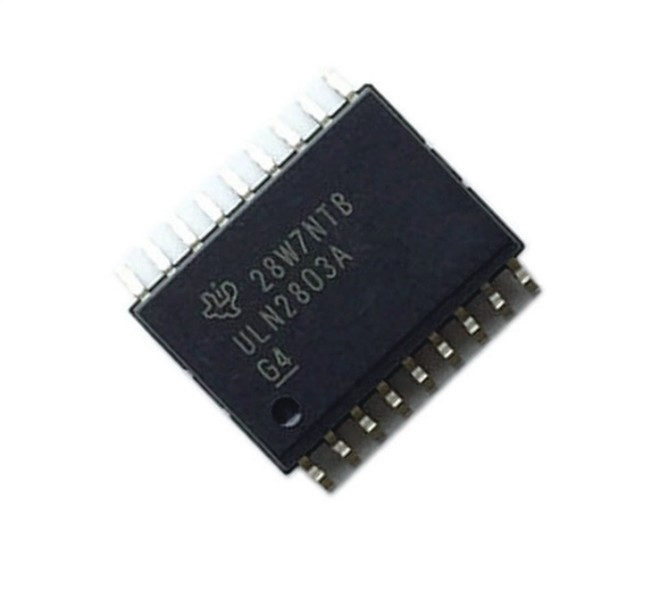

德州儀器ULN2803ADWR達林頓晶體管陣列的工作原理賀引腳封裝
ULN2803ADWR器件是一個50伏、500毫安的達林頓晶體管陣列。該設備由八對NPN達林頓組成，具有高壓輸出和用于切換電感負載的公共陰極鉗位二極管。每個達林頓對的集電極額定電流為500mA。達林頓對可以并聯連接以獲得更高的電流能力。
應用包括繼電器驅動器、錘子驅動器、燈驅動器、顯示驅動器（LED和氣體放電）、線路驅動器和邏輯緩沖器。這個ULN2803ADWR器件的每個達林頓對都有一個2.7-kΩ的串聯基極電阻器，用于直接與TTL或5V CMOS器件一起操作。
特征
500 mA額定集電極電流（單輸出）
高壓輸出：50 V
輸出箝位二極管
與各種類型的邏輯兼容的輸入
應用
線路驅動器
邏輯緩沖器
步進電機
IP攝像頭
繼電器驅動器
液壓錘驅動器
燈驅動器
顯示器驅動器（LED和氣體放電）
暖通空調閥門和LED點陣
邏輯圖

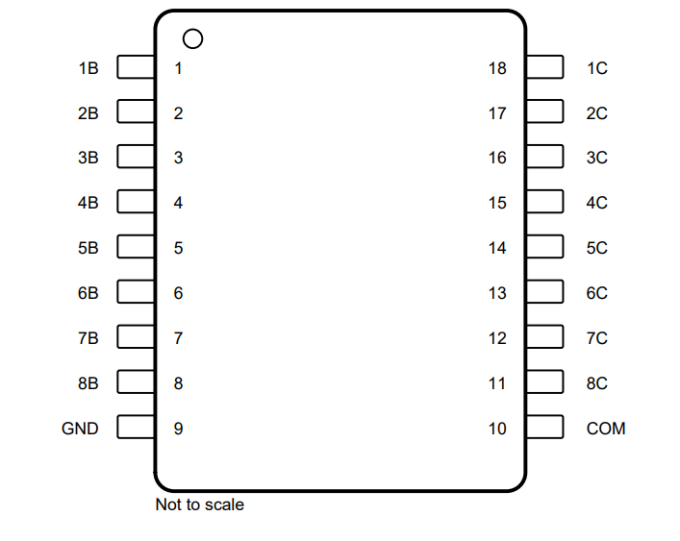

引腳
功能框圖

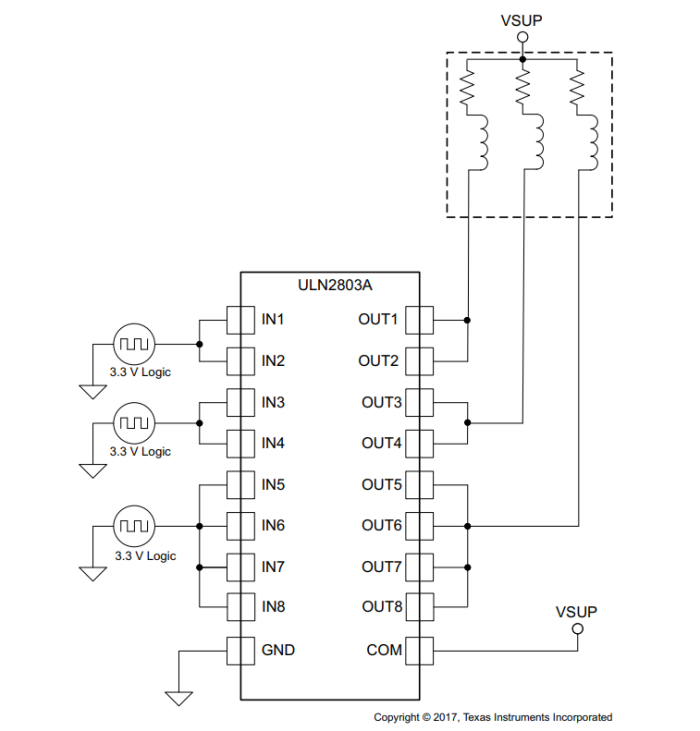

典型應用圖
