凌云CS5461A-ISZR是一種集成功率測量設備，它將兩個模數轉換器、功率計算引擎、能量-頻率轉換器和一個串行接口結合在一個芯片上。它的設計目的是精確測量瞬時電流和電壓，并計算單相、2線或3線電力計量應用的VRMS、IRMS、瞬時功率、視在功率和有功功率。

CS5461A-ISZR經過優化，可連接分流電阻器或電流互感器進行電流測量，并連接電阻分壓器或電勢用于電壓測量的變壓器。

CS5461A-ISZR具有用于與處理器通信的雙向串行接口，以及可編程的能量到脈沖輸出功能。附加特征包括片上功能以便于系統級校準，溫度傳感器、電壓暫降檢測和相位補償。

特征

?能量數據線性度：讀數的±0.1%

1000:1動態范圍

?片上功能：

-瞬時電壓、電流和功率

-IRMS和VRMS，實在功率和有功（實）功率

-機械能脈沖轉換

計數器/步進電機驅動

-系統校準和相位補償

-溫度傳感器

-電壓凹陷檢測

?符合IEC、ANSI和JIS的精度規范。

?低功耗

?針對感應電阻器優化的電流輸入。

?單電源GND參考信號

?片上2.5 V參考電壓（典型值為25 ppm/°C）

?電源監視器

?簡單的三線數字串行接口

?串行E2PROM的“自動引導”模式。

?電源配置：

VA+=+5v；AGND=0V；VD+=+3.3 V至+5 V

封裝：SSOP24

應用

儀表儀器

醫療設備

電焊機

方框圖

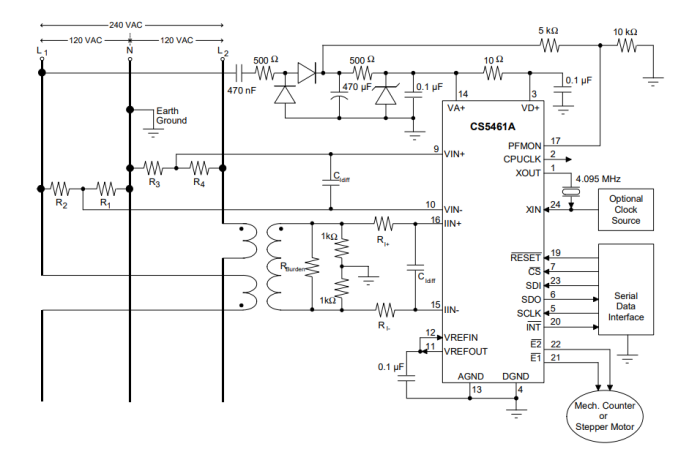

典型應用圖

引腳
