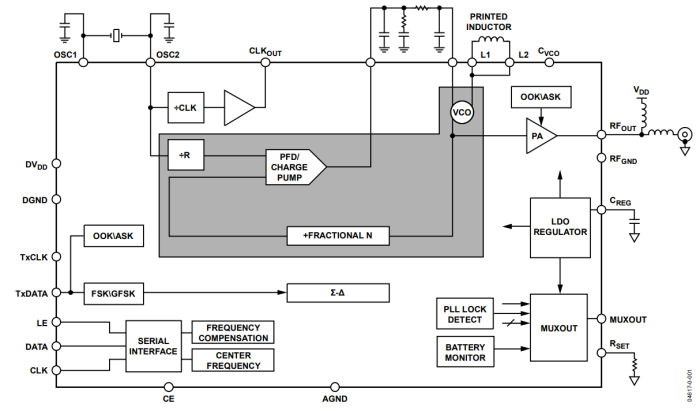

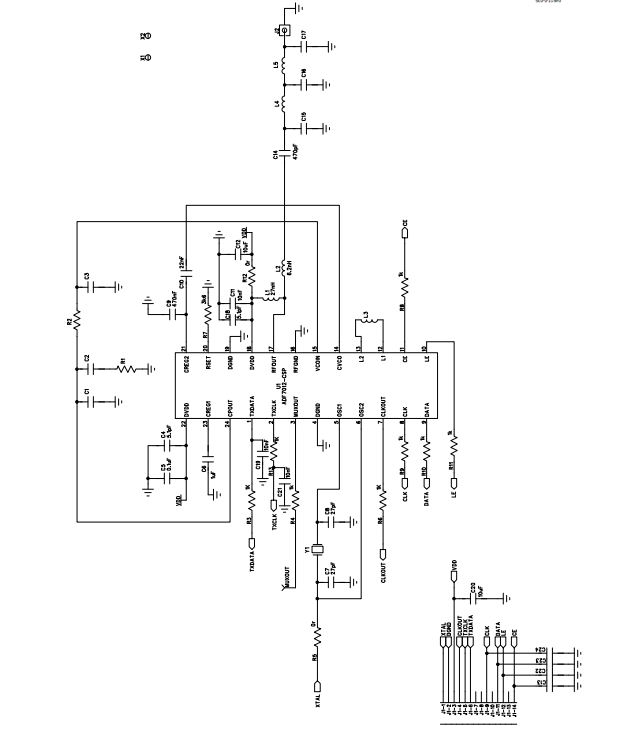

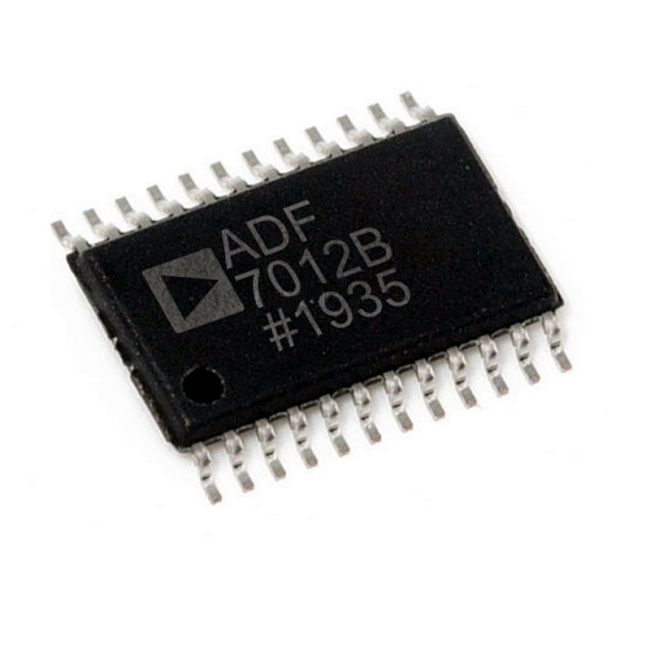

亞德諾ADF7012BRUZ-RL7無線收發芯片的工作原理、參數、應用以及引腳方框圖

來源：亞德諾| 發布日期：2023-12-09 15:09

亞德諾ADF7012BRUZ-RL7是一款低功率FSK/GFSK/OOK/GOOK/ASK超高頻發射機，專為短程設備（SRD）設計。輸出功率、輸出通道、偏移頻率和調制類型可通過使用四個32位寄存器進行編程。

分?jǐn)?shù)N PLL和帶外部電感器的VCO使用戶能夠選擇75MHz到1GHz頻帶中的任何頻率。分?jǐn)?shù)N PLL的快速鎖定時間使ADF7012BRUZ-RL7適用于快速跳頻系統?？捎玫木?xì)頻率偏差和PLL相位噪聲性能有助于窄帶操作。

有五種可選擇的調制方案：二進制頻移鍵控（FSK）、高斯頻移鍵控制（GFSK）、二進制開-關鍵控（OOK）、Gaussian開關鍵控（GOOK）和幅度移位鍵控（ASK）。在補償寄存器中，輸出可以以＜1ppm的步長移動，從而可以對晶體參考中的頻率誤差進行間接補償。一個簡單的3線接口控制寄存器。在斷電時，

該部件具有典型的小于0.1μa的靜態電流。

特征

單片低功率超高頻發射機

75 MHz至1 GHz頻率操作

使用分?jǐn)?shù)N PLL的多通道操作

2.3 V至3.6 V操作

車載調節器

可編程輸出功率

?16 dBm至+14 dBm，0.4 dB階躍

數據速率：直流至179.2 kbps

低電流消耗

868兆赫，10分貝，21毫安
