ST(意法半導體)生產的型號STM32F103RBH6屬于32位MCU微控制器，采用高性能Arm?Cortex?-M3 32位RISC內核，工作頻率為72MHz，高速嵌入式存儲器(高達128千字節的閃存和高達20千字節的SRAM)，以及廣泛的增強I/ o和連接到兩個APB總線的外圍設備。

STM32F103RBH6提供兩個12位adc，三個通用16位定時器和一個PWM定時器，以及標準和高級通信接口：最多兩個i2c和spi，三個usart，一個USB和一個CAN。該設備的工作電源為2.0至3.6V。它們可在-40到+85°C的溫度范圍和-40到+105°C的擴展溫度范圍，一套全面的省電模式允許設計低功耗應用程序。

STM32F103RBH6的功能特點

1、ARM Cortex-M3內核：STM32F103RBH6采用了先進的ARM Cortex-M3內核，提供高性能和出色的能效。它具有強大的處理能力，能夠處理復雜的任務，并具有較低的功耗。

2、高速時鐘和存儲器：STM32F103RBH6支持高達72MHz的工作頻率，使其能夠快速執行各種任務。它具有128KB的閃存和20KB的靜態隨機存儲器(SRAM)，使開發人員能夠存儲大量的代碼和數據。

3、強大的外設集成：STM32F103RBH6集成了豐富的外設，包括多個通用和專用定時器，用于控制精確的定時和計數操作。它還具有多個通用串行總線(UART，SPI和I2C)，可用于與外部設備進行通信。此外，它還提供了多個模擬外圍接口(ADC和DAC)，用于模擬信號的采集和輸出。

4、多種通信接口：STM32F103RBH6支持多種通信接口，如CAN(控制器局域網)，用于工業自動化和汽車電子應用。它還支持USB(通用串行總線)接口，用于PC連接和外部設備的通信。此外，它還具有Ethernet接口，可用于局域網連接，并支持多種無線通信協議，如Bluetooth和Wi-Fi。

5、多樣化的工作模式：STM32F103RBH6支持多種工作模式，以適應不同的應用需求。它支持運行模式、睡眠模式、待機模式和停機模式等。這些模式可幫助降低功耗，并延長電池壽命。

6、豐富的軟件生態系統：作為意法半導體的產品，STM32F103RBH6可以利用豐富的軟件生態系統，包括STM32Cube軟件包、Keil MDK開發工具套件和各種第三方軟件庫。這些工具和庫可以加速開發過程，并提供豐富的功能和驅動支持。

二、STM32F103RBH6的應用領域

的STM32F103RBH6是一款高性能、低功耗的32位MCU微控制器，其主要應用領域如下：

1、工業控制：STM32F103RBH6具有強大的計算和通信能力，可以用于各種工業自動化應用，如工廠自動化控制系統、工業機器人控制、PLC(可編程邏輯控制器)和監控系統等。

2、智能家居：STM32F103RBH6能夠與各種傳感器和執行器進行高效的通信和控制，因此可以應用于智能家居系統，如智能照明、智能家電控制、安防系統和能源管理等。

3、醫療設備：STM32F103RBH6擁有低功耗和高精度特性，非常適合應用于醫療設備，如心電圖儀、血壓計、血糖儀和醫療圖像處理等。

4、工業自動化：STM32F103RBH6可以用于各種工業自動化應用，包括工廠自動化控制系統、機器視覺和圖像處理、運動控制和機器人技術等。

STM32F103RBH6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

程序存儲容量：128KB(128K x 8)

程序存儲器類型：閃存

封裝：64-TFBGA(5x5)

RAM大?。?0K x 8

包裝：托盤

電壓-供電(Vcc/Vdd)：2V ~ 3.6V

商品標簽：通用類MCU

數據轉換器：A/D 16x12b

核心處理器：ARM Cortex-M3

振蕩器類型：內部

內核規格：32-位

工作溫度：-40°C ~ 85°C(TA)

速度：72MHz

安裝類型：表面貼裝型

連接能力：CANbus，I2C，IrDA，LIN，SPI，UART/USART，USB

基本產品編號：STM32F103

外設：DMA，電機控制 PWM，PDR，POR，PVD，PWM，溫度傳感器，WDT

I/O數：51

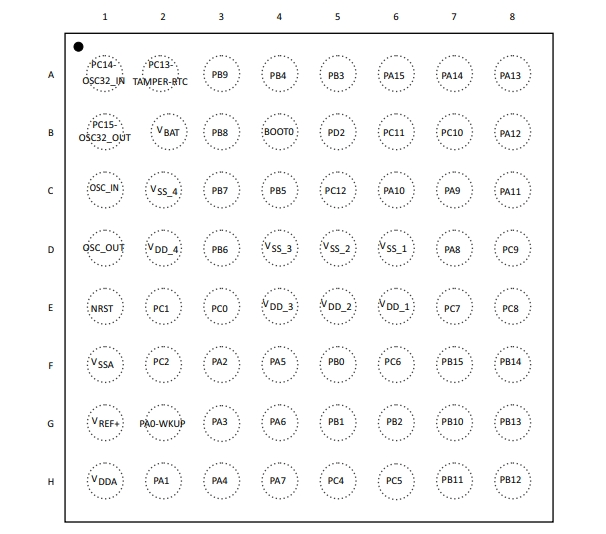

STM32F103RBH6的引腳封裝圖

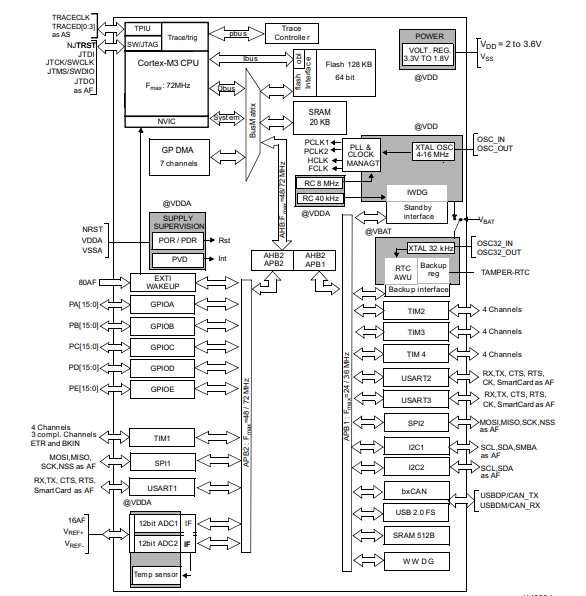

STM32F103RBH6的原理圖

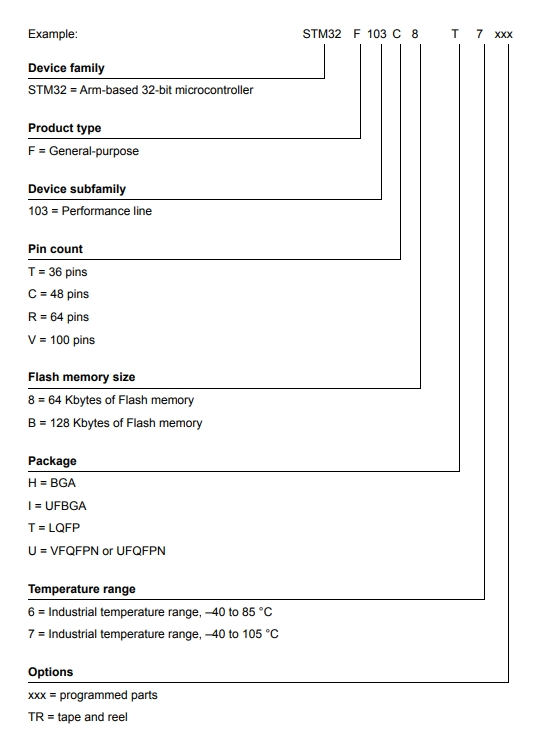

STM32F103RBH6的型號解釋圖
