德州儀器TPS61299YBHR是一款同步升壓轉換器，具有 95nA 超低靜態電流和平均輸入電流限制。該器件為具有堿性電池和紐扣電池的便攜式設備提供電源解決方案。該器件在輕負載條件下具有高效率，可實現較長的工作時間，平均輸入電流限制可避免電池以高電流放電。

TPS61299YBHR具有 0.5V 至 5.5V 的寬輸入電壓范圍和 1.8V 至 5.5V 的輸出電壓范圍。該器件具有不同版本，可提供 5mA 至 1.9A 的平均輸入電流限制。具有 1.2A 電流限制的 TPS61299 可在 3V 至 5V 轉換過程中支持高達 500mA 的輸出電流，在 200mA 負載條件下可實現大約 94% 的效率。

TPS61299YBHR在輸出電壓為 4.5V、5V 或 5.5V 時具有可選的快速負載瞬態性能。在快速負載瞬態中，當輸出電流瞬態為 0A 至 200mA 時，典型穩定時間為 8μs。

TPS61299YBHR在禁用時支持可選強制直通或真正關斷功能，這對于常開型系統非常靈活。

TPS61299YBHR特征

輸入電壓范圍：0.5V 至 5.5V

啟動時的最小輸入電壓為 0.7V

輸入工作電壓低至 150mV，信號 V IN > 0.7V

輸出電壓范圍：VSEL 引腳選擇輸出電壓為 1.8V 至 5.5V

平均輸入電流限制：5mA；25mA；50mA；100mA；250mA；500mA；1.2A；1.9A（不同版本）

VOUT 靜態電流典型值為 95nA

VIN 和 SW 關斷電流典型值為 60nA

V IN = 3.6V、V OUT = 5V 且 I OUT = 10μA 時效率高達 91%

V IN = 3.6V、V OUT = 5V 且 I OUT = 200mA 時效率高達 94%

快速瞬態性能：V IN = 3.6V、V OUT = 5V、I OUT = 0A -> 200mA 時，穩定時間約為 8μs

EN 為低電平時真正斷開

自動 PFM/PWM 模式轉換

V IN > V OUT 時自動直通

輸出 SCP 和熱關斷保護

TPS61299YBHR應用

智能手表、智能手環

便攜式醫療設備

TWS

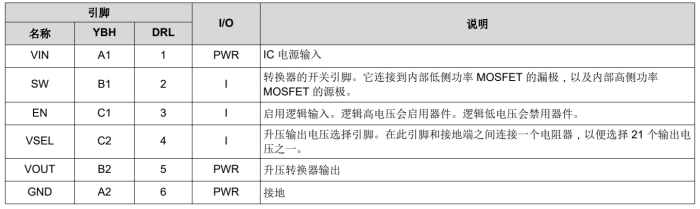

TPS61299YBHR引腳和引腳功能

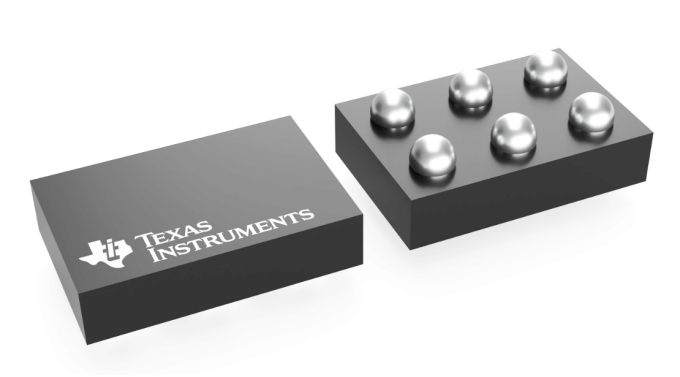

TPS61299YBHR原理圖

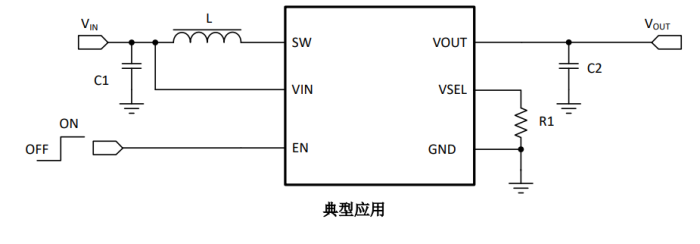

TPS61299YBHR典型應用電路圖
