ADI(亞德諾)的型號LTM4644IY#PBF屬于電源模塊，是一個四路DC/DC降壓μModule(微模塊)調節器，每個輸出4A。輸出可以并聯在一個數組中，最高可達16A能力。包中包括開關控制器，功率場效應晶體管，電感器和支持組件。

LTM4644IY#PBF外部偏置供電，輸入電壓范圍為4V~14V或2.375V~14V，輸出電壓范圍為0.6V~5.5V。其高效率的設計提供了每個通道4A連續(5A峰值)的輸出電流，只需要大量的輸入和輸出電容。

亞德諾LTM4644IY#PBF的中文參數

品牌：ADI(亞德諾)

產品分類：電源模塊

系列：μModule?

電壓 - 輸出 2：0.6 ~ 5.5V

電壓 - 輸出 3：0.6 ~ 5.5V

電壓 - 輸出 4：0.6 ~ 5.5V

包裝：托盤

電流 - 輸出(最 大值)：4A，4A，4A，4A

應用：ITE(商業)

類型：非隔離 PoL 模塊

特性：OCP，OTP，OVP

輸出數：4

工作溫度：-40°C ~ 125°C

電壓 - 輸入(最小值)：4V

電壓 - 輸入(最 大值)：14V

安裝類型：表面貼裝型

電壓 - 輸出 1：0.6 ~ 5.5V

封裝：77-BGA

亞德諾LTM4644IY#PBF的功能特點

1、每路輸出可提供 4A 電流的四通道輸出降壓型 μModule? 穩壓器

2、寬輸入電壓范圍：4V 至 14V

3、2.375V 至 14V (采用外部偏置)

4、0.6V 至 5.5V 輸出電壓

5、每通道可提供 4A DC、5A 峰值輸出電流

6、高達 5.5W 功耗 (TA = 60oC，200 LFM，無散熱器)

7、±1.5% 的總輸出電壓調節

8、電流模式控制、快速瞬態響應

9、可通過并聯提供更高的輸出電流

10、輸出電壓跟蹤

11、內部溫度檢測二極管輸出

12、外部頻率同步

13、過壓、過流和過熱保護

14、9mm x 15mm x 5.01mm BGA 封裝

亞德諾LTM4644IY#PBF的應用領域

LTM4644IY#PBF是一款高性能的運算放大器，適用于需要高精度、高帶寬、低噪聲和低失真的應用場合，其主要應用領域如下：

測試與測量：AD8675ARZ在測試設備、儀器儀表和自動化設備中得到廣泛應用，用于增益放大、傳感器信號處理和電壓比較等功能。

醫療設備：由于AD8675ARZ具有低噪聲和高精度的特性，因此在醫療設備中被廣泛應用，如心電圖儀、超聲波設備、血壓監測儀等。

通信與網絡設備：AD8675ARZ在通信和網絡設備中用于信號處理、濾波、放大和驅動等功能，例如調制解調器、組播系統、寬帶通信設備等。

音頻設備：AD8675ARZ可用于高保真音頻放大器、音頻接口、音頻測試設備等，為音頻信號的放大和處理提供精確和準確的性能。

電力測量與控制：AD8675ARZ可以在電力測量和控制系統中提供高精度的信號處理和放大功能，用于電流、電壓和功率測量等應用。

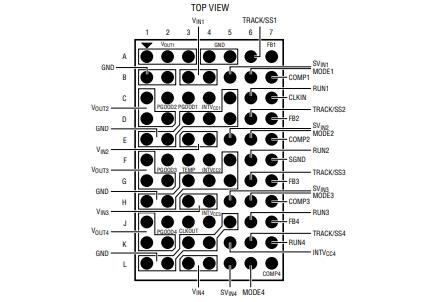

LTM4644IY#PBF的引腳封裝圖

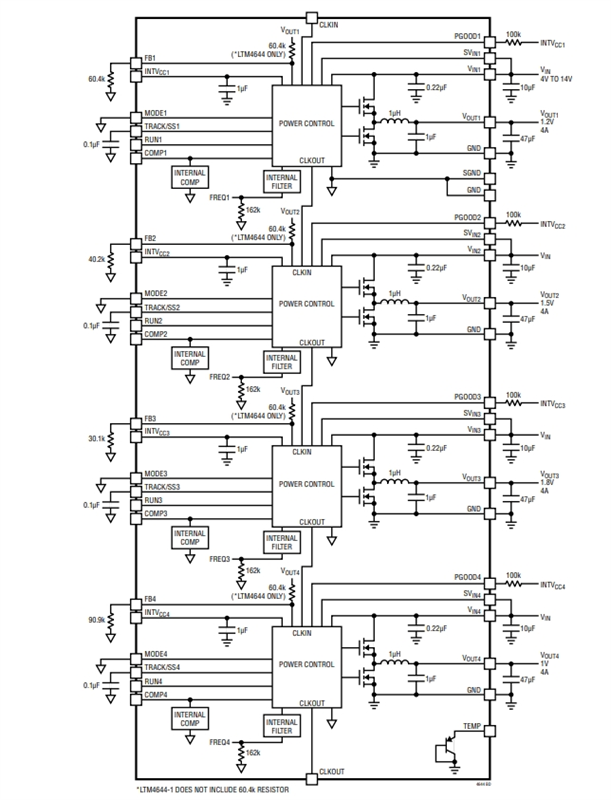

LTM4644IY#PBF的功能框圖
