Infineon(英飛凌)的型號IR2183SPBF屬于柵極驅動IC，是高電壓，高速功率MOSFET和IGBT驅動器，具有獨立的高側和低側參考輸出通道。專有的HVIC和閂鎖免疫CMOS技術使堅固的整體結構。邏輯輸入兼容標準CMOS或LSTTL輸出，低至3.3V邏輯。輸出驅動器具有高脈沖電流緩沖級，設計用于最小的驅動器交叉?zhèn)鲗?dǎo)。浮動通道可用于驅動高側配置的n通道功率MOSFET或IGBT，其工作電壓可達600V。

英飛凌IR2183SPBF的功能特點

1、高集成度：IR2183SPBF集成了兩個獨立的高/低側驅動器，可同時控制上下兩個MOSFET，適用于控制半橋或全橋拓?fù)洹?/p>

2、強大的驅動能力：IR2183SPBF采用專利的高/低側驅動技術，能夠提供高峰值和持續電流驅動能力，有效地控制和驅動功率MOSFET。

3、優秀的電路保護功能：IR2183SPBF具備過流保護、過壓保護和短路保護等電路保護功能，保護電路免受故障和意外情況的損害。

4、高速響應和準確的時間控制：IR2183SPBF具有快速的開關速度和精確的時間控制能力，可實現高效的功率轉換，并減少能量損耗。

5、低功耗設計：IR2183SPBF采用低功耗設計，能夠有效降低功耗，提高系統的能效性能。

英飛凌IR2183SPBF的中文參數

品牌：Infineon(英飛凌)

產品分類：柵極驅動IC

封裝：8-SOIC

包裝：管

電壓-供電：10V~20V

工作溫度：-40°C~150°C(TJ)

安裝類型：表面貼裝型

基本產品編號：IR2183

HTSUS：8542.39.0001

驅動配置：半橋

通道類型：獨立式

驅動器數：2

柵極類型：IGBT，N溝道MOSFET

邏輯電壓-VIL，VIH：0.8V，2.7V

電流-峰值輸出(灌入，拉出)：1.9A，2.3A

輸入類型：反相，非反相

上升/下降時間(典型值)：40ns，20ns

高壓側電壓-最 大值(自舉)：600V

產品應用：汽車級

英飛凌IR2183SPBF的應用領域

IIR2183SPBF是一款高性能IGBT驅動器，其主要應用領域如下：

電源管理：該驅動器適用于電源管理系統中的IGBT開關，例如開關電源、逆變器、電機驅動器等，以保證高效的能量轉換和穩定的電源輸出。

汽車電子：IR2183SPBF可應用于汽車電子系統中的IGBT驅動，例如電動車逆變器、電動汽車充電樁、電機控制等。

醫療設備：該驅動器適用于醫療設備中的IGBT開關，例如醫療成像設備、激光器、醫療器械控制等。

工業自動化：IR2183SPBF可廣泛用于控制和驅動工業自動化系統中的IGBT開關，例如變頻器、伺服驅動器、電機控制等。

可再生能源：IR2183SPBF可以用于驅動太陽能逆變器、風能逆變器等可再生能源系統中的IGBT開關，實現能量的轉換和控制。

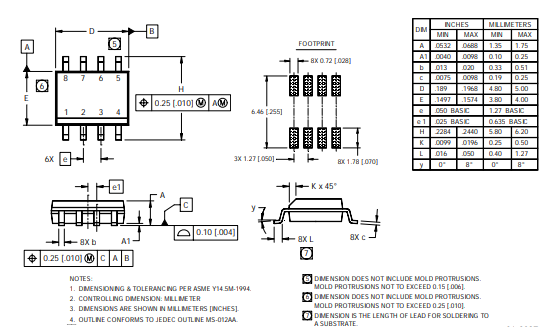

英飛凌IR2183SPBF的引腳封裝圖

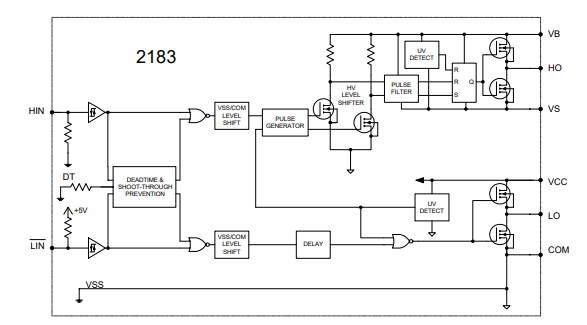

英飛凌IR2183SPBF的功能方框圖
