簡介

汽車行業正經歷重大的變革，電動汽車 (EV)、自動駕駛、高端信息娛樂系統、連接性，還有軟件定義汽車。無論是電動汽車的目的、益處，還是它對汽車供應鏈的影響，人們都已經有了深刻的認識。

然而，向自動駕駛和高性能計算 (HPC) 的數字化轉型仍處于早期階段，它還在不斷的發展中。數字化轉型同時適用于電動汽車和內燃機 (ICE) 汽車。這些新興趨勢帶來的技術顛覆將為汽車供應鏈帶來挑戰，同時也帶來機遇。

人口的持續增長和城市化，讓現代交通面臨擁堵、事故多和交通不暢等問題，并進而產生負面的社會經濟影響（見圖1）。開發個人用自動駕駛、聯網車輛和用于公共交通的自動駕駛出租車將有助于提高便利性、安全性和經濟流動性。

圖1: 駕駛帶來的問題

對車輛數字化的需求日益增長，這需要先進的技術、新的架構，還要全面開發創新的組件和解決方案。自動駕駛汽車所需的巨大的高性能算力不僅要用于車輛本身，還要支持基礎設施。

為了實現數字化移動，汽車原始設備制造商 (OEM) 和一級供應商開始聯手片上系統 (SoC) 供應商，共同致力于提供推動汽車行業發展所需的算力。這種范式的轉變?yōu)橹圃焐處頇C(jī)會去創造新功能和新特性以滿足現代消費者的需求，也有機會讓其產品在一眾競爭者之中脫穎而出。

汽車計算架構的演變

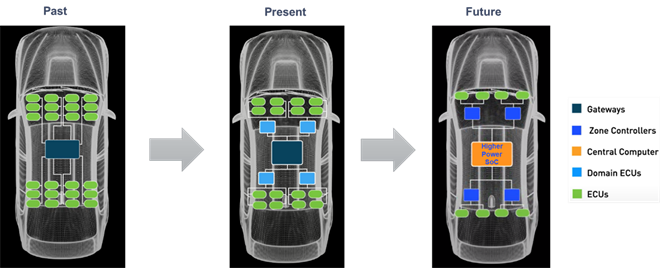

圖 2 顯示了汽車計算架構的演變。

過去的汽車，幾十個電子控制單元（ECU）遍布車身用于處理本地?cái)?shù)據。如今的汽車則由域控制器聚合并處理來自車身各個部分的數據。未來的車輛更將配備中央計算機，提供更高算力來支持高級駕駛輔助功能、高端信息娛樂系統、連接性以及其他先進的功能。

圖2: 汽車計算架構的演變

未來汽車的中央計算機將依靠功能強大的 SoC。這些 SoC 將具有先進的 CPU 和 GPU 功能，能夠處理海量的數據并執行復雜的計算，讓車輛能夠?qū)崟r(shí)做出決策。這樣的SoC 需要先進的電源管理解決方案，尤其是核心電壓軌的電源解決方案。

SoC 核心軌需要幾百安培的電流，且有嚴格的瞬態性能和效率要求。盡管服務器、數據中心和人工智能應用早已使用了多代強大的 SoC 和先進電源管理解決方案，但這些方案對汽車應用來說仍是新事物。汽車電源解決方案還面臨更多的挑戰，例如需要符合 AEC-Q100 認證和 ASIL-D 功能安全標準，同時還要保持與企業級 SoC 核心電源解決方案相同的高效率、快速瞬態響應、可配置性、可擴展性、監控和系統保護功能。

汽車片上系統（SoC）

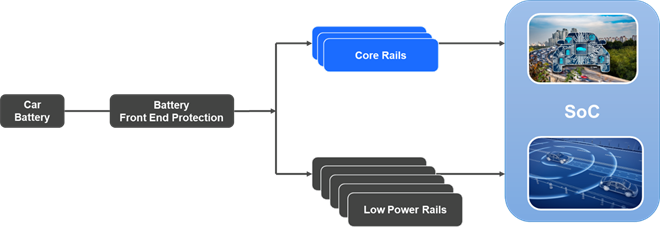

圖 3 所示為簡化的汽車 SoC 電源樹，它包括高功率核心電源軌和低功率系統電源軌兩部分。低功率軌可使用電源管理 IC (PMIC) 或離散負載點 (PoL) 變換器。高功率核心軌則需要專門的電源解決方案，因?yàn)樗鼈冇袊?yán)格的規范為嵌入到 SoC 中的 CPU 和 GPU 提供所需的功率。此外，根據架構和性能規格，SoC 還可能需要多個核心軌。本文將重點介紹 SoC 核心電源軌的電源解決方案。

圖3: 汽車SoC的典型電源樹

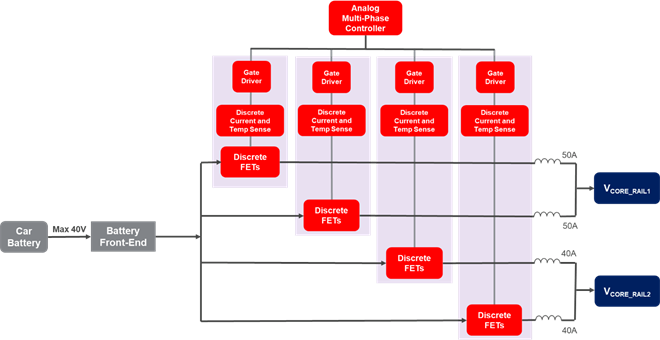

SoC 核心軌的傳統解決方案使用了模擬脈寬調制 (PWM) 控制器、分立式 MOSFET 以及分立式的電流和溫度采樣電路（見圖 4）。這種解決方案需要很多外部元件，這會增加成本、降低汽車應用的可靠性，并且需要較大的 PCB 空間。因此，傳統解決方案不僅設計困難，而且欠缺靈活性和可擴展性。而這兩個特性正是高級駕駛輔助系統 (ADAS)、信息娛樂系統和高性能計算 (HPC) 應用中 SoC 的關鍵需求。

圖4: 傳統SoC解決方案

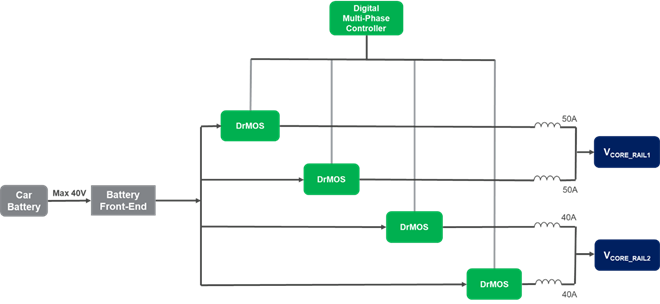

圖 5 顯示了一個采用了數字多相控制器和單片 DrMOS 功率級的先進 SoC 核心電源解決方案。其中的DrMOS集成了柵極驅動器IC、電流采樣電路和溫度采樣電路。該方案消除了傳統解決方案所需的多個外部組件，可以實現更簡單的解決方案。

圖5: 數字PWM控制器和單片DrMOS方案

采用單片設計的DrMOS可以提供無可比擬的高功率密度、精確的電流采樣和片上溫度采樣。MPS 擁有22V 和 6V DrMOS 產品系列，可支持單級功率轉換和兩級功率轉換。

這些數字控制器具備靈活性和可擴展性，可以根據給定 SoC 核心軌的電流額定值來配置相數。數字控制器不需要任何外部反饋環路補償，這簡化了設計工作并縮短了開發時間。這些器件還具有非易失性存儲器 (NVM)，可配置和重新配置寄存器設置多達 1,000 次。而且，控制器和 DrMOS 產品還提供各種監控和保護功能，可用于實現系統級遙測。

汽車SoC和電池

現代汽車多采用兩種 12V 電池：鉛酸電池或鋰離子電池。鋰離子電池的最大輸出電壓(VOUT)高達 20V；鉛酸電池的瞬態 VOUT也可以達到40V。

圖 6 展示了一個采用 22V 額定電壓 DrMOS 產品實現的單級功率轉換方案。配備12V鋰離子電池的汽車可以直接使用22V DrMOS，無需預調節器將電池電壓轉換為 SoC 核心軌電壓。這是實現最佳效率、更小PCB 面積、更低成本和更優電氣性能的理想解決方案。

對于使用鉛酸電池的車輛，在負載突降或雙電池條件下的最大電壓可達 40V。在這種情況下，需要使用預調節器將 DrMOS 上的輸入電壓 (VIN) 限制為最大 20V，以在瞬態條件下保護 DrMOS。

圖 6：使用 22V DrMOS 和可選預穩壓器實現的單級功率轉換

如果車輛配備了鉛酸電池，則可以使用預調節器作為限壓器。預調節器能夠以 100% 占空比運行，這也意味著在正常運行條件下，它提供直通功能，可實現高于99% 的效率。在電壓瞬變期間，預調節器則充當降壓變換器；在電池電壓 (VBATT)超過預設的20V限制時，它能在幾毫秒以內將DrMOS的 VIN限制在20V。

就電氣性能而言，采用預調節器的方案與單級功率轉換方案類似，因?yàn)轭A(yù)調節器僅在 VBATT瞬間超過 20V 時才被激活。此外，配備預調節器后的 PCB 總面積仍小于傳統實現方式，因?yàn)楹笳咝枰邏悍至⑹?FET 和模擬 PWM 控制器用于單級轉換。

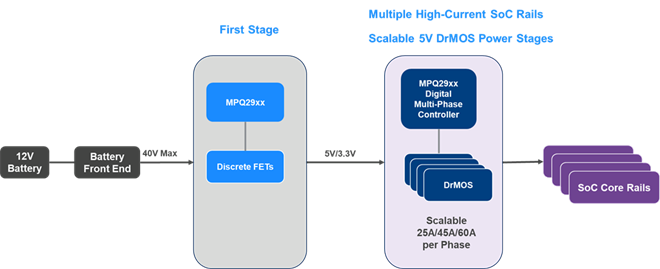

圖 7 顯示了一個具有兩級功率轉換的 12V 鉛酸電池供電汽車應用方案。第一級將 VBATT 轉換為 5V 或 3.3V 中間總線電壓；第二級采用額定電壓6V的DrMOS 器件將中間總線電壓轉換為 SoC 核心電壓軌電壓。

圖 7：采用6V DrMOS 實現的兩級功率轉換

兩級功率轉換需要額外的半導體元件，但與單級解決方案相比，中低功率級 SoC 核心軌的整體 SoC 電源解決方案仍然更小、更便宜。系統設計人員需要權衡所有的因素（例如 12V 電池化學成分和 SoC 核心軌電源規格），以選擇最佳的電源架構。

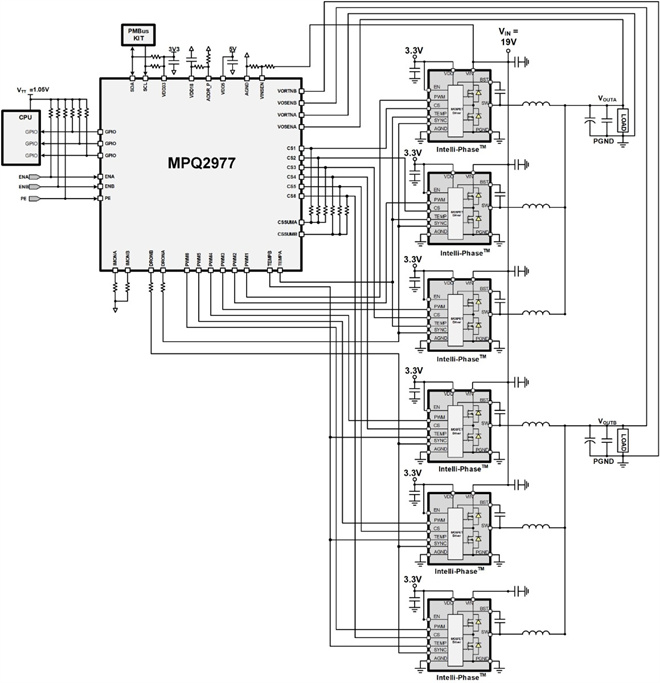

圖 8 顯示的簡化應用原理圖采用了MPS 的數字多相控制器和單片DrMOS功率級。MPQ2977-AEC1配置為兩個輸出軌，每個軌三相。這個全面的解決方案只需很少的外部組件，同時還提供多種監控和保護功能，例如過流保護 (OCP)、過壓保護 (OVP) 和過溫保護 (OTP)。

圖8: MPQ2977

除此之外，數字控制器也是 MPS 汽車MPSafeTM系列產品的一部分。該系列產品均為根據 ISO 26262 功能安全產品開發流程開發的面向安全的汽車級產品。隨著汽車行業對自動駕駛、互聯化和電氣化的不斷追求，ISO 26262 國際標準已成為應對電氣和電子系統故障風險的核心要求。MPSafeTM產品開發流程確保了汽車產品被恰當?shù)亻_發，幫助客戶滿足高達ASIL-D的各種汽車安全完整性等級 (ASIL) 要求。

結語

汽車行業正經歷一系列的數字化轉型，它不斷邁向自動駕駛、高端信息娛樂系統、連接性和共享出行，以解決當今駕駛員和乘客共同面臨的問題。

汽車計算架構也隨之從分布式架構演變?yōu)榫哂袕?qiáng)大 SoC的集中式架構。中央計算中采用的 SoC 需要先進的電源管理解決方案加持，尤其是核心電壓軌。傳統的電源解決方案已不再適用于下一代的中央計算電源應用。

汽車 SoC 核心電源應用中使用的先進電源管理解決方案、數字多相控制器和 DrMOS 功率級必須是具備可擴展性、靈活性且緊湊的電源解決方案，同時還要具備高效率和快速瞬態響應。本文介紹了如何實現單級或兩級功率轉換的電源架構。要了解MPS 汽車 SoC 核心電源解決方案的更多信息，請查閱我們的 AEC-Q100 級多相數字控制器和DrMOS 功率級產品。
