GigaDevice(兆易創新)的型號GD32E230F6P6TR屬于MCU微控制器，是GD32 MCU家族系列產品之一，也是一款基于ARM Cortex?-M23核心的新型32位通用微控制器。Cortex-M23處理器是一款具有極低門數的節能處理器。它旨在用于需要區域優化處理器的微控制器和深度嵌入式應用。處理器通過小而強大的指令集和廣泛優化的設計，提供了包括單周期乘法器和17周期除法器在內的高端處理硬件，從而實現了高能效。

GD32E230F6P6TR集成了ARM Cortex?-M23 32位處理器核心，工作頻率高達72MHz, Flash訪問0-2等待狀態，以獲得最高效率。提供高達32KB的嵌入式閃存和高達6KB的SRAM內存。廣泛的增強型I/o和外設連接到兩個APB總線。GD32E230F6P6TR提供一個12位ADC和一個比較器，最多5個通用16位定時器，一個基本定時器，一個PWM高級定時器，以及標準和高級通信接口：最多兩個spl，兩個i2c，兩個usart和一個I2S。

兆易創新GD32E230F6P6TR的中文參數

品牌：GigaDevice(兆易創新)

產品分類：NOR FLASH

封裝：TSSOP-20

產品應用：工業增強型MCU

CPU內核：ARM-M系列

程序存儲容量：32KB

RAM總容量：6KB

GPIO端口數量：15

工作電壓范圍：-

CPU最 大主頻：72MHz

程序存儲器類型：FLASH

ADC(位數)：12bit

DAC(位數)：12bit

(E)PWM(位數)：-

16位Timer數量：6

U(S)ART路數：2

I2C路數：1

(Q)SPI路數：1

USB通用接口：-

內部比較器：有

外設/功能：看門狗;RTC實時時鐘

通信協議：-

看門狗：有

RTC實時時鐘：有

IrDA紅外接口：-

低電壓檢測：-

CCP捕獲/比較：-

SDIO：-

DMA(直接存儲器存取)：-

內部振蕩器：有

兆易創新GD32E230F6P6TR的功能特點

1、內建ARM Cortex-M23處理器：GD32E230F6P6TR采用了ARM Cortex-M23內核，與其他微處理器相比，它具有更高的計算能力和更低的功耗，可以實現高速運算和低功耗運行。

2、大容量存儲器：GD32E230F6P6TR內置32KB的Flash存儲器和6KB的SRAM，可供用戶存儲程序和數據。大容量存儲器可以滿足復雜應用的需求，提高系統的可靠性和穩定性。

3、豐富的外設接口：GD32E230F6P6TR配備了多種外設接口，如多個通用串行總線接口(例如SPI、I2C和UART)，可支持與其他外部設備的通信。此外，它還具有模擬至數字轉換器(ADC)和定時器/計數器等常見外設，可以滿足不同應用場景的要求。

4、低功耗特性：GD32E230F6P6TR具有優秀的低功耗特性，可通過休眠和待機模式實現節能。在應用中，它可以有效地延長電池壽命，降低系統使用成本。

5、安全性保障：GD32E230F6P6TR持硬件安全機制，包括硬件隨機數發生器、安全存儲區和編程保護等功能，可以提供強大的安全性保障。這些安全機制可以防止未經授權的訪問和攻擊，保護系統的機密性和完整性。

GD32E230F6P6TR的應用領域

GD32E230F6P6TR是一款低功耗、高性能的MCU微控制器，其主要應用領域如下：

1、工業自動化：GD32E230F6P6TR具有較強的實時處理能力和豐富的外設接口，可用于工業控制系統、驅動器、傳感器和監測設備等。

2、智能家居：該微控制器支持多種通信接口和協議，可用于智能家居中的控制、監測和連接設備。它可以與各種傳感器、執行器和通信模塊配合使用，實現家庭自動化控制和智能化管理。

3、醫療設備：該微控制器具備低功耗和高精度的特點，可應用于醫療設備中的監測、控制和數據處理等功能。例如，血糖儀、血壓計和心電圖儀等。

4、智能穿戴設備：GD32E230F6P6TR的低功耗特性使其非常適合用于智能穿戴設備，例如智能手表、健康監測設備和智能耳機等。它可以支持多種傳感器，實時收集健康數據并進行處理和分析。

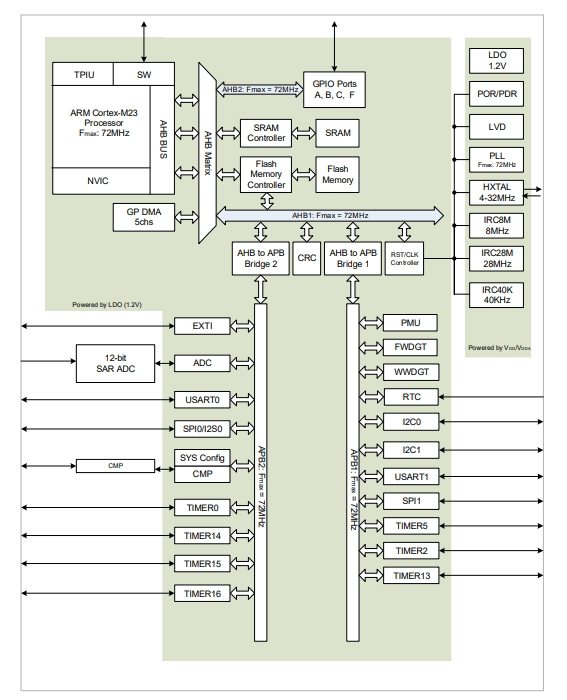

兆易創新GD32E230F6P6TR的功能方框圖

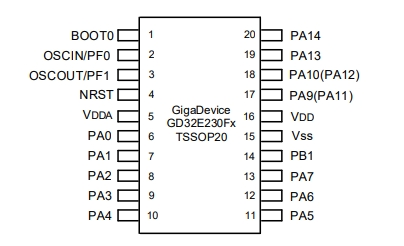

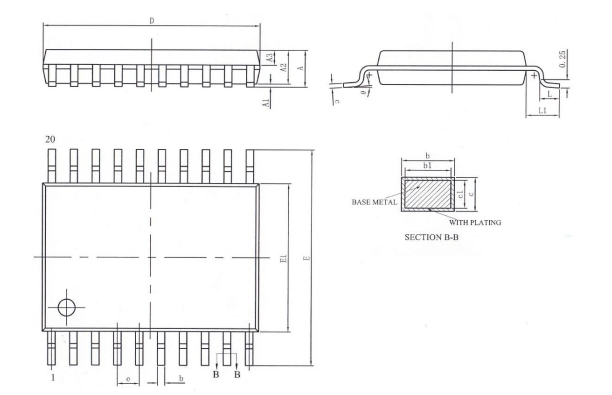

兆易創新GD32E230F6P6TR的引腳封裝圖
