ST(意法半導體)的型號SPC560B60L7B6E0X屬于32位汽車MCU微控制器，是32位片上系統(SoC)微控制器是集成汽車應用控制器的最新成就。它屬于一個不斷擴大的以汽車為重點的產品系列，旨在解決汽車內下一波車身電子應用的需求。

SPC560B60L7B6E0X是汽車控制器，先進且經濟高效，主機處理器核心基于PowerArchitecture技術。僅實現VLE(可變長度編碼)APU(輔助處理器單元)，從而提高了代碼密度。它以高達64MHz的速度運行，并提供針對低功耗而優化的高性能處理。它利用了當前Power Architecture設備的可用開發基礎設施，并由軟件驅動程序、操作系統和配置代碼支持，以幫助用戶實現。

意法半導體SPC560B60L7B6E0X的中文參數

品牌：ST(意法半導體)

產品分類：32位汽車MCU

裝：176-LQFP(24x24)

核心處理器：e200z0h

內核規格：32-位

速度：64MHz

連接能力：CANbus，I2C，LINbus，SCI，SPI，UART/USART

外設：DMA，LVD，POR，PWM，WDT

I/O數：149

程序存儲容量：1MB(1M x 8)

程序存儲器類型：閃存

RAM大小：80K x 8

電壓-供電(Vcc/Vdd)：3V ~ 5.5V

數據轉換器：A/D 53x10/12b

振蕩器類型：內部

工作溫度：-40°C ~ 105°C(TA)

安裝類型：表面貼裝型

基本產品編號：SPC560

HTSUS：8542.31.0001

產品應用：車規MCU

意法半導體SPC560B60L7B6E0X的功能特點

1、強大的處理能力：采用32位Power Architecture? 內核，主頻高達64MHz，能夠滿足復雜的汽車電子控制需求。

2、大容量閃存和RAM：內置512KB的閃存和56KB的RAM，可用于存儲程序代碼和臨時數據，支持多種應用要求。

3、多個外設接口：包括CAN、LIN、SPI、I2C、UART等通信接口，可與其他汽車電子系統進行數據交換和通信。

4、高精度模擬和數字接口：具有12位的模擬到數字轉換器(ADC)和12位的數字到模擬轉換器(DAC)，可用于模擬信號采集和輸出。

5、安全特性：支持硬件加密和解密功能，具有安全存儲區域，可保護敏感數據和程序代碼的安全性。

6、豐富的外部設備支持：支持多個IO口、定時器、PWM輸出等外設，可用于控制外部設備和執行各種任務。

7、低功耗設計：采用先進的低功耗技術，具有多級休眠模式和時鐘管理功能，可有效降低功耗。

意法半導體SPC560B60L7B6E0X的應用領域

SPC560B60L7B6E0X是一款用于汽車電子系統的32位汽車MCU微控制器,其主要應用領域如下：

汽車發動機控制系統：SPC560B60L7B6E0X可以用于汽車發動機電子控制單元(ECU)，通過測量和監控引擎?zhèn)鞲衅鞯男盘杹韺崿F(xiàn)發動機的精確控制。它支持多種發動機控制算法，并能提供高精度的定時和節能功能。

車身電子系統：SPC560B60L7B6E0X可以用于車身電控模塊，控制車輛的各種電子系統，如車門控制、電動窗戶、中央鎖定、天窗等。它提供多個通用輸入/輸出引腳和通信接口，支持與其他電子系統的數據交換。

整車電子系統：SPC560B60L7B6E0X適用于整車級別的電子系統，例如車身電控單元(BCU)和車載娛樂系統。它支持豐富的通信接口和視頻音頻處理功能，能夠?qū)崿F(xiàn)多媒體數據的傳輸和處理。

安全和駕駛輔助系統：SPC560B60L7B6E0X可以用于汽車的安全和駕駛輔助系統，如主動安全系統、車道保持輔助系統、自動緊急制動系統等。它支持高精度的測量和控制功能，可以實現車輛的智能化和自動化。

集成底盤控制系統：SPC560B60L7B6E0X可以用于汽車的底盤控制系統，如電子穩定程序(ESP)、防抱死剎車系統(ABS)、牽引力控制系統等。它具有高速計算和響應能力，可以實現對車輛動力和制動的精確控制。

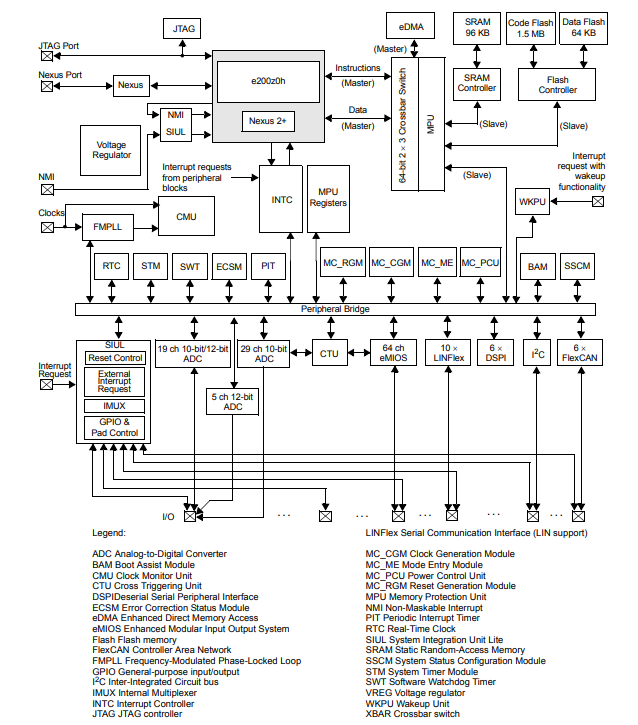

意法半導體SPC560B60L7B6E0X的功能方框圖

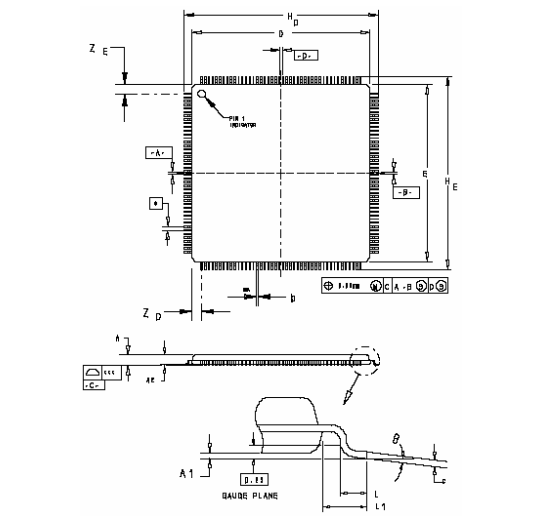

意法半導體SPC560B60L7B6E0X的引腳封裝圖

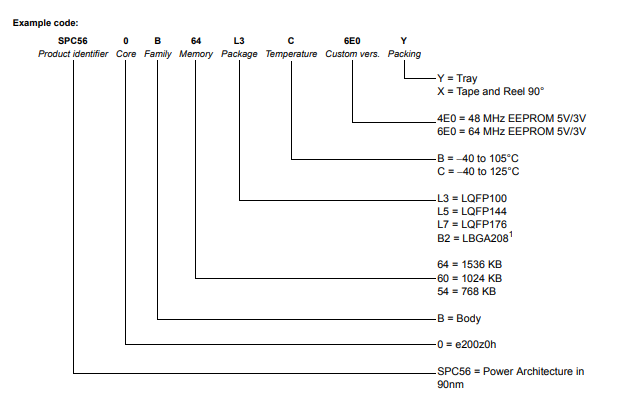

意法半導體SPC560B60L7B6E0X的型號解釋圖
