二極管有那些類型？二極管封裝有那些區別？

二極管是一個統稱，產品涵蓋：TVS瞬態（變）電壓抑制二極管、ESD靜電二極管、穩壓（齊納）二極管、肖特基二極管、整流二極管、開關二極管、快恢復二極管、超快恢復二極管、觸發二極管、高效率二極管、恒流二極管、雪崩二極管、功率二極管、調制二極管、混頻二極管、高頻二極管、高壓二極管、檢波二極管、阻尼二極管、變容二極管、放大二極管、觸發二極管、發光二極管、激光二極管、光敏二極管、色敏二極管、磁敏二極管、熱敏二極管、微波二極管、紅外發射二極管、雙基極二極管、旋轉二極管、光纖耦合二極管、PIN二極管、TVP管、二極管芯片、其他二極管等等。

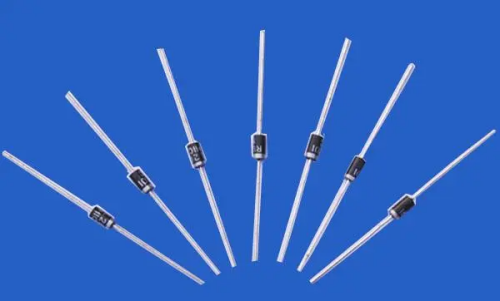

TVS瞬態抑制二極管

1、SOD-123封裝：SMF3.3A-SMF35A、TPSMF13A-TPSMF58A、SMF4L5.0A-SMF4L85A;

2、SMA/DO-214AC封裝：SMAJ5.0A(CA)-SMAJ440A(CA)、P4SMA6.8A(CA)-P4SMA600A(CA)、TPSMAJ10A(CA)-TPSMAJ85A(CA)、SMA6J5.0A-SMA6J58A(CA);

3、DO-41封裝：P4KE6.8A(CA)-P4KE600A(CA);

4、DO-15封裝：SA5.0A(CA)-SA190A(CA)、P6KE6.8A(CA)-P6KE600A(CA);

5、SMB/DO-214AA封裝：SMBJ5.0A(CA)-SMBJ440A(CA)、P6SMB6.8A(CA)-P6SMB600A(CA)、TPSMBJ11A(CA)-TPSMBJ170A(CA)、SMB10J5.0A(CA)-SMB10J85A(CA);

6、DO-201封裝：1.5KE6.8A(CA)-1.5KE600A(CA);

7、SMC/DO-214AB封裝：1.5SMC6.8A(CA)-1.5SMC600A(CA)、SMCJ5.0A(CA)-SMCJ440A(CA)、TPSMCJ10A(CA)-TPSMCJ78A(CA)、SMDJ5.0A(CA)-SMDJ440A(CA)、TPSMDJ10A(CA)-TPSMDJ43A(CA)、5.0SMDJ11A(CA)-5.0SMDJ440A(CA)、TP5.0SMDJ10A(CA)-TP5.0SMDJ58A(CA);

8、DO-218AB封裝：SM5S10A-SM5S43A、SM6S10A-SM6S43A、SM8S10A(CA)-SM8S48A(CA)、SM8T16A(CA)-SM843A(CA)；

9、R-6/P600封裝：3KP5.0A(CA)-3KP440A(CA)、5KP5.0A(CA)-5KP440A(CA)、LDP10A(CA)-LDP60A(CA)、15KP17A(CA)-15KP280A(CA)、30KP28A(CA)-30KP320A(CA);

10、NA封裝：K1076-KD076；

ESD二極管

靜電保護專用器件——ESD二極管，不同廠家供應的ESD保護管，型號命名方式是有差異的，但是封裝形式是統一的，常用ESD二極管封裝形式有：SOT-23、SOT-23-6L、SOD-323、SOD-323F、SOD-523、SOD-723、SOD-923、SOT-143、SOT-353、SOT-363、SOT-523、SOT-553、SOT-563、SO-8、DFN-10L、QFN-16L、DFN-8L、DFN-6L、DFN-16L、DFN-18L、DFN-3L、DFN-2L、DFN0603-2L、DFN0603-D、DFN1006-2L、DFN1610-2L、DFN1610-6L、DFN2010-8L、DFN2020-3L等等。

1W-5W大功率穩壓二極管

1、DO-41封裝：1N4728A-Z1330A、1N5919B-1N5956B;

2、SMA/DO-214AC封裝：SMA4728A-SZ1330A、SMA5919B-SMA5956B;

3、DO-15封裝：2EZ5.6D5-2EZ330D5、3EZ5.6D5-3EZ200D5;

4、SMB/DO-214AA封裝：SMB2EZ5.6D5-SMB2EZ330D5、SMB3EZ5.6D5-SMB3EZ200D5;

5、DO-201封裝：1N5333B-1N5388B;

6、SMC/DO-214AB封裝：SMC5333B-SMC5388B;

整流二極管

1、SMA封裝：S1A-S1M、M1-M7、GS1A-GS1M、GF1A-GF1M;

2、SMAF封裝：S1AF-S1MF、M1F-M7F、S2AF-S2MF、S3AF-S3MF、GS1AF-GS1MF;

3、SMB封裝：S2A-S2M、GF2A-GF2M、GS2A-GS2M；

4、SMBF封裝：S2ABF-S2MBF、S3ABF-S3MBF、S4ABF-S4MBF、S5ABF-S5MBF、GS2ABF-GS2MBF；

5、SMC封裝：S3A-S3M、GF3A-GF3M、GS3A-GS3K；

6、SOD-123FL封裝：S07A-S07M、A1/SOD4001-A7/SOD4007、GS1001FL-GS1008FL；

肖特基二極管

1、SMA封裝：SS/SK12-SS/SK110、SS/SK22-SS/SK210、SS/SK32-SS/SK320、SS/SK52-SS/SK520、BX32-BX320、10MQ040-10MQ100、10BQ040-10BQ100、MBRA120-MBRA1100、MBRA240-MBRA2100；

2、SMAF封裝：SS/SK12F-SS/SK110F、SS/SK22F-SS/SK210F、SS/SK32F-SS/SK320F、SS/SK52F-SS/SK520F;

3、SMB封裝：SS/SK22-SS/SK210、SS/SK32-SS/SK320、SS/SK52-SS/SK520、MBRS120-MBRS1100、MBRS220-MBRS2100、20BQ040-20BQ100;

4、SMBF封裝：SS22BF-SS210BF、SS32BF-SS320BF、SS52BF-SS520BF、SS345BF、SS545BF；

5、SMC封裝：SS/SK32-SS/SK320、SS/SK52-SS/SK520、30BQ404-30BQ100、BR32-BR320、MBRS320-MBRS3100、MBRS520-MBRS540、B320-B3100；

6、SOD-123FL封裝：SDB10A20-SDB10A40、SS1040FL-SS10100FL、SS2040FL-SS20100FL、SS3040FL-SS30100FL、DSS/DSK12-DSS/DSK110、DSS/DSK22-DSS/DSK220、DSS/DSK32-DSS/DSK320、MBRX120-MBEX1A0;

7、TO-277封裝：SB1045L、SB1015L、SB1545L、SB1550L、SB1560L、SB1060L、PS1045L、PS1015L、PS1545L、PS1550L、PS1560L、PS1060L;

快恢復二極管

1、SMA封裝：RS1A-RS1M、FR1A-FR1M、BYG10D-BYG10M、BYG20D-BYG20M、BYG30D-BYG30M;

2、SMAF封裝：RS1AF-RS1MF、RS2AF-RS2MF、RS3AF-RS3MF;

3、SMB封裝：RS2A-RS2M、FR2A-FR2M;

4、SMBF封裝：RS2ABF-RS2MBF、RS3ABF-RS3MBF、RS4ABF-RS4MBF、RS5ABF-RS5MBF;

5、SMC封裝：RS3A-RS3K、FR3A-FR3M;

6、SOD-123FL封裝：F1-F7、RS1001FL-RS1008FL、RS07A-RS07M;、

超快恢復二極管

1、SMA封裝：MURA110-MURA1100、MURA210-MURA2100、US1A-US1M、ES1A-ES1M、ER1A-ER1M、UF1A-UF1M、HS1A-HS1M;

2、SAMF封裝：US1AF-US1MF、ES1AF-ES1MF、ER1AF-ER1MF、UF1AF-UF1MF、ES2AF-ES2MF、ER2AF-ER2MF、US3AF-US3MF、US2AF-US2MF；

3、SMB封裝：MURS105-MURS1100、MURS205-MURS2100、US2A-US2M、ER2A-ER2M、ES2A-ES2M、HS2A-HS2M；

4、SMBF封裝：ES1ABF-ES1JBF、ES2ABF-ES2JBF、ES3ABF-ES3JBF；

5、SMC封裝：MURS320-MURS360、MURS420-MURS480、US3A-US3M、ES3A-ES3M、ER3A-ER3M、UF3A-UF3M、HS3A-HS3M;
