MAXIM美信公司生產的MAX98050為低功耗、高性能音頻編解碼器(CODEC)，集成了低延遲數字濾波器，適用于無線耳戴設備、耳麥和耳機。 器件具有單聲道回放通道，提供5波段雙二階均衡器和高效、全差分AB/D類混合耳機放大器。耳機回放放大器經過優化，具有極低的輸出噪聲和最小靜態功耗，同時擁有最高的輸出功率效率。

器件包括三路麥克風輸入通道，用于支持語音、環境和抗噪錄音用途。每路通道可單獨通過外部模擬或數字麥克風輸入錄音，然后將音頻數據送到錄音通道(至數字音頻接口)和內部低延遲數字濾波通道。與數字音頻接口的第4個錄音通道允許主機監測回放通道的數字?jǐn)?shù)據輸出。

提供兩路低延遲、數字濾波通道，可支持不同用途。其中包括消噪聲功能(前饋、反饋和混合濾波)，語音和環境音效增強及透傳應用，以及側音功能支持。每路通道提供12波段的雙二階數字濾波器、DRC或限幅器、數字音量控制電路和超聲濾波器。此外，在回放通道提供第3路內部數字濾波通道，其結構設計為回放補償和/或通用反饋補償濾波器。該通道包括10波段雙二階濾波器和數字音量控制電路。為支持動態或自適應濾波器以及使用場景轉換，雙二階濾波器和音量控制提供分組調節，可在不中斷音頻回放的情況下更新或交換配置。

靈活的數字音頻接口支持常見的PCM音頻數據格式，例如I2S、左對齊和TDM時序，支持16位、24位或32位數據字和通道長度。PCM接口支持從8kHz至192kHz的回放采樣率，以及8kHz至48kHz的錄音采樣率。器件需要外部位時鐘和幀時鐘，但不需要高速外部主控時鐘。

器件采用小尺寸、6.7mm2、36焊球WLP封裝(0.4mm焊距)，高度僅為0.5mm，是微小尺寸應用的理想選擇。器件工作在-40°C至+85°C擴展級溫度范圍。

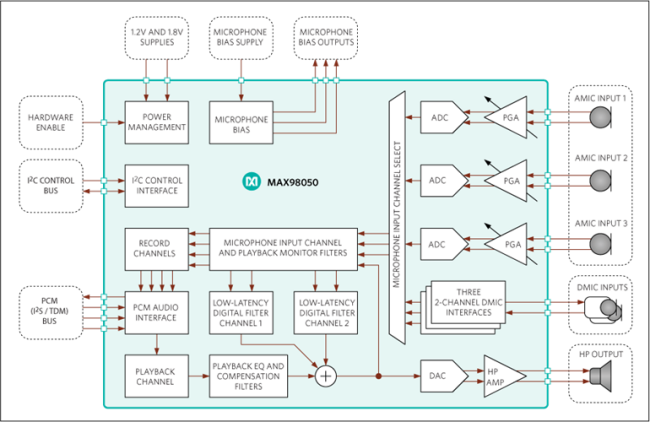

MAX98050功能框圖

MAX98050引腳圖

MAX98050應用

真無線耳戴式設備和耳麥

立體聲藍牙耳麥和耳機

單聲道藍牙聽筒

PSAP設備和助聽器

VR/AR耳麥和頭戴式設備

MAX98050的優勢和特點

低延遲數字濾波器通道

96kHz/192kHz/384kHz采樣率選項

通道支持的應用包括：前饋(FF)和反饋(FB) ANC、環境/語音音效增強和透傳、回放補償。

濾波器配置能夠在不中斷回放的情況下平穩、動態地轉換/更新

單聲道耳機回放通道

高效AB/D類混合放大器

114dB回放動態范圍

2.55mW PQ(fS= 48kHz，無噪聲門)

1.9mW PQ(fS= 48kHz，無噪聲門)

3路麥克風錄音通道

模擬或數字麥克風輸入

107dB動態范圍(AMIC單端)

113dB動態范圍(AMIC差分))

5.3mW PQ(fS= 16kHz，2路AMIC錄音)

2.1mW PQ(fS= 16kHz，2路DMIC錄音)

帶有ANC濾波的回放通道(fS = 192kHz)

9.85mW PQ(AMIC FF+FB)

6.7mW PQ(僅AMIC FF)

7mW PQ(DMIC FF+FB)

滿幅回放功率 @ 1% THD+N

31mW，至32Ω(1VRMS滿幅模式)

15mW，至32Ω (降擺幅模式)

61mW，至16Ω (1VRMS滿幅模式)

靈活的I2S/TDM數字音頻接口

支持16/24/32位音頻數據

8kHz至192kHz回放采樣率

無需高速主控時鐘

提供音頻CODEC評估平臺

包括Maxim耳麥參考設計

6.7mm2、36焊球WLP封裝

0.4mm焊距，高0.5mm
