ME2107 是一系列高效、低功耗、帶有使能真關斷 及短路保護功能的 PFM 控制同步升壓 DC-DC 轉換器。 內置使能真關斷功能，使能關斷時，輸入輸出真正斷開， 系統消耗電流極低，且具有短路保護功能，提高設備使 用周期和可靠性。 ME2107 可提供 1.8V~5.0V 輸出電壓，步進 0.1V。 芯片 0.9V 輸入時可啟動輸出 3.3V 電壓帶 1mA 以上負 載。適合應用單節堿性、鎳氫干電池供電設備。同步升 壓，SOT23-5 封裝，外圍僅需要四個元件，就可以完成 低輸入電池電壓升壓到所需的工作電壓。

特點

高效率：93%

低壓啟動：0.9V@IOUT=1mA

低靜態電流：7.5uA

頻率：320KHz

輸出電壓：1.8V~5.0V

輸出精度：±2%

輸出電流：300mA 以上

使能真關斷

短路保護

同步整流

封裝形式

 5-pin SOT23-5

應用場合

1~3 節干電池的電子設備、單節鋰電供電設備

數碼相機、LED 手電筒、LED 燈、血壓計、遙控玩 具、無線耳機、無線鼠標鍵盤、醫療器械、汽車防 盜器、充電器、VCR、PDA 等手持電子設備

典型應用圖

選型指南

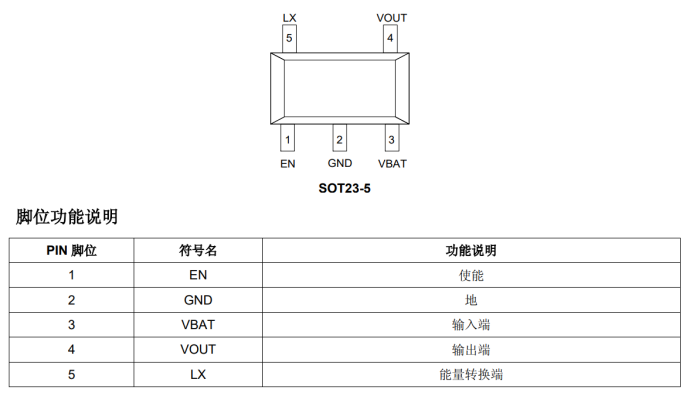

產品腳位圖

封裝

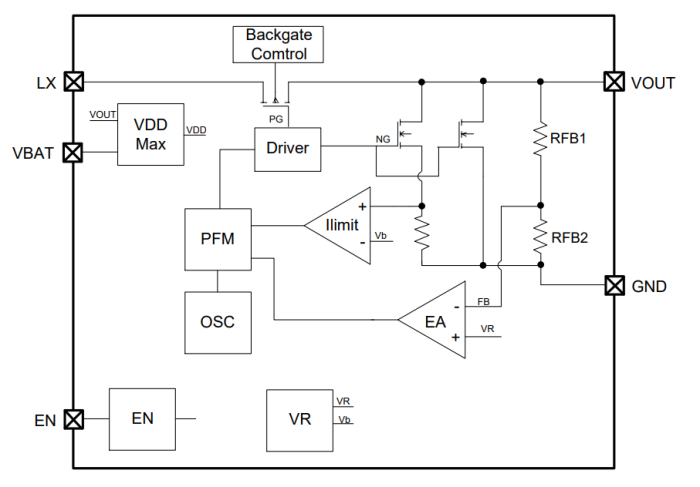

芯片功能示意圖
