LINEAR凌特生產的LTM8042 是一款完整的 μModule升壓型 LED 驅動器，專為驅動高達 1A 的 LED 而設計，LTM8042-1 則為驅動高達 350mA 的 LED 而設計。該器件實現了升壓型電源拓?fù)浣Y(jié)構與獨特電流環路的整合，以充當一個恒定電流源。PWM 輸入可提供高達 3000:1 的 LED 調光，而 10:1 的模擬調光則可通過單個電阻器或施加在 CTL 引腳上的模擬電壓來實現。與所有的升壓型拓?fù)浣Y(jié)構一樣，LTM8042 / LTM8042-1 在其輸入和輸出之間具有一條不間斷的電流通路，因而不能容許發生從輸出至地的短路或過載狀況。

優勢和特點

具 3000:1 調光比的 True Color PWM?

可在升壓、降壓或降壓-升壓模式中運作

寬輸入電壓范圍：

工作于 3V 至 30V

瞬態電壓保護至 40V

柵極驅動器利用 P 溝道 MOSFET 來實現任選的 PWM 調光

可調頻率：250kHz 至 2MHz

恒定電流和恒定電壓調節

低停機電流：<1μA

具有金制襯墊涂層并符合 RoHS 標準的封裝

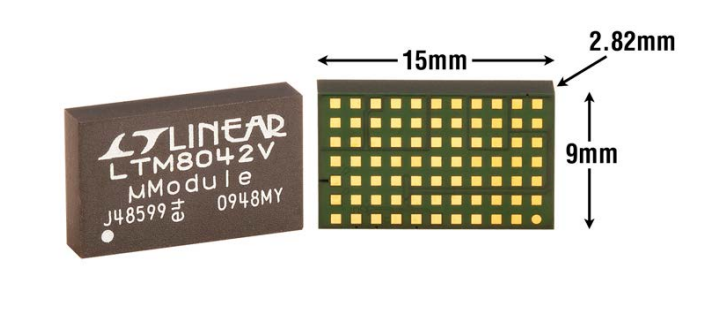

纖巧、扁平的 (9mm x 15mm x 2.82mm) 表面貼裝型 LGA 封裝

應用

顯示器背光

汽車和航空電子照明

照明

掃描儀

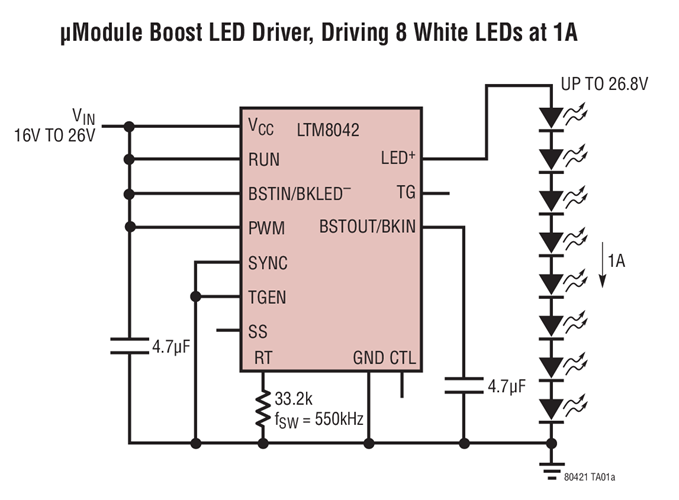

典型應用圖

引腳配置圖

方框圖
