【新品發布】瑞薩RAA211320集成開關降壓穩壓器介紹和參數情況
Renesas瑞薩 RAA211320集成開關降壓穩壓器是一款30V、2A同步降壓器件，具有電流模式恒定導通時間 (COT) 控制功能。這款6引腳TSOT23封裝器件提供集成高側 (125mΩ) 和低側 (75mΩ) MOSFET，工作溫度范圍為-40°C至+125°C。RAA211320具有全面的保護功能，包括輸入欠壓鎖定 (UVLO)、 過流保護 (OCP)、 輸出欠壓保護 (OUVP) 和過熱保護 (OTP)。
特性
輸入電壓范圍：4.5V至30V
輸出范圍：0.765V至16V
輸出電流高達2A
集成高側 (125mΩ) 和低側 (75mΩ) MOSFET
400μA靜態電流
最低導通時間：70ns
225ns最短關斷時間
0.765V參考電壓與2%精度
輕負載條件下的PFM模式
電流模式恒定導通時間 (COT) 控制，帶內部補償
內部0.8ms軟啟動時間
475kHz典型開關頻率
保護特性
低側過流 (LSOC) 限值
輸入欠壓鎖定 (UVLO)
過熱保護 (OTP)
具有斷續模式的輸出欠壓保護 (OUVP)
準確的EN門限
6引腳TSOT23封裝
結溫范圍：-40°C至+125°C
應用
一般用途
工業電源
嵌入式系統和I/O供電

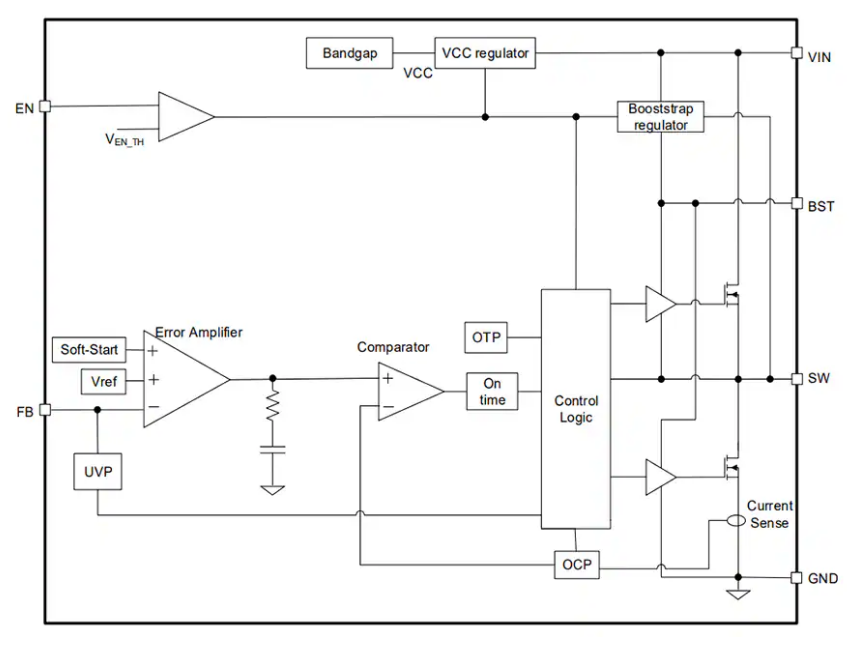

方框圖
典型應用電路圖
通過ENABLE進行VIN UVLO編程的典型應用電路圖
引腳信息
封裝

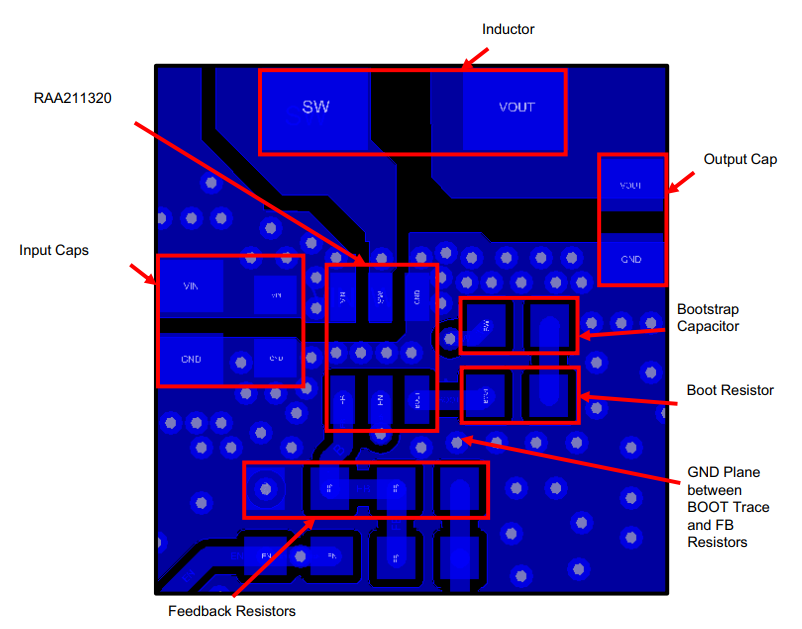

RAA211320布局示例
