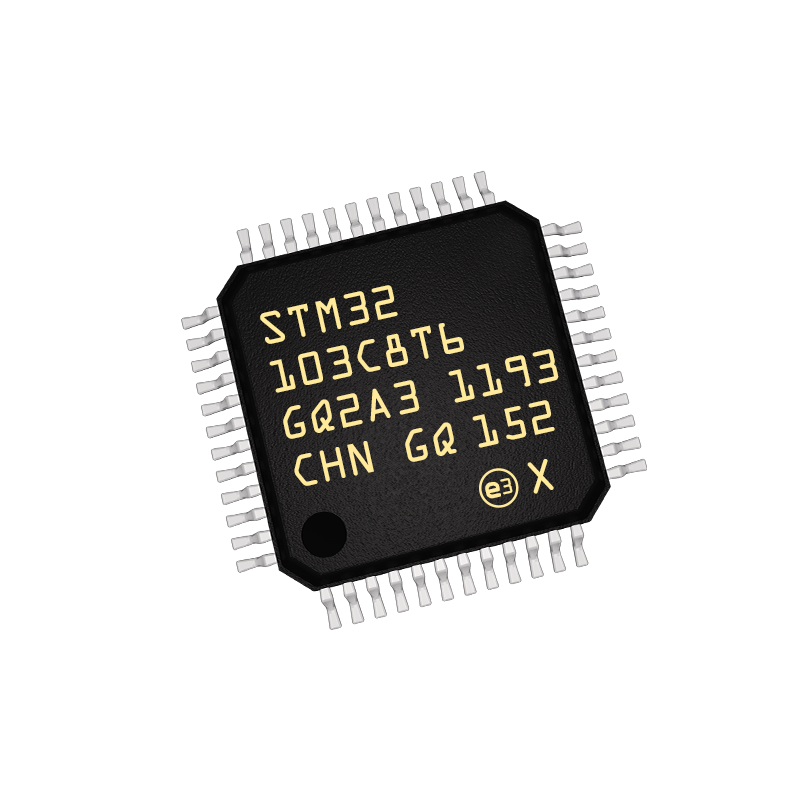

一、STM32單片機引腳介紹及功能

STM32單片機引腳分為兩種類型：GPIO引腳和其他引腳。其中GPIO引腳可以作為通用輸入輸出引腳，也可以通過軟件控制來使用特定功能。其他引腳則是供其他模塊使用的，如時鐘引腳、中斷引腳等。

1.GPIO引腳

GPIO引腳是單片機最常用的引腳類型，用于通信、控制、數據傳輸?shù)?。在STM32單片機中，GPIO引腳包含多個不同的功能區，每個區域有一個或多個引腳。

每個GPIO引腳可配置為輸入或輸出格式，并根據需要在軟件中進行控制。GPIO引腳通常被用于與外圍設備進行數據傳輸、控制和通信。

2.其他引腳

(1) 時鐘引腳

時鐘引腳是STM32單片機中最重要的引腳類型之一，它們控制單片機系統的時鐘周期。 它們提供單片機所需的時鐘信號，并用于協調所有其他交互部件之間的通訊。

(2) 中斷引腳

中斷引腳是單片機開發中重要的一部分。中斷是一種程序執行模式，可以使程序立即停止執行，轉而執行其他代碼。中斷通常用于對實時性要求較高的應用，如傳感器數據采集、顯示控制等。

(3) JTAG/SWD調試接口

JTAG(Joint Test Action Group)和SWD(Serial Wire Debug)是兩種常用的單片機調試接口。這些接口為開發人員提供了一種簡單、有效且非常靈活的調試解決方案。

二、STM32單片機的工作原理和基本組成

STM32單片機是一種基于襯底絕緣體技術(SOI)的高性能嵌入式微處理器。它的運行速度非?？?，可確保系統能夠及時響應各種輸入/輸出(I/O)操作并執行指令。

1.工作原理

STM32單片機將所有組件和變量(如存儲區、指令、寄存器等)映射到內存空間中。單片機中的內部電路是通過修改這些變量來實現的，從而實現各種復雜的操作。

STM32單片機的工作原理可分為以下幾個步驟：

(1) 時鐘信號輸入：外部時鐘信號由時鐘引腳輸入到STM32單片機中。

(2) 芯片內部部件狀態修改：時鐘信號觸發處理器芯片內部的狀態修改，此時處理器會依據與時鐘信號相關的代碼修改處理器狀態。

(3) 數據處理：由處理器芯片內部的數據總線和函數單元執行各種操作，生成數據結果。

(4) 數據輸出：最終，數據被映射到GPIO引腳等接口以供外圍設備使用。

2.基本組成

STM32單片機的基本組成包括處理器、存儲器、輸入/輸出等設備。

(1) 處理器：處理器是整個單片機系統的核心部分，它讀取指令、執行指令并修改狀態寄存器和其他組件的狀態。在STM32單片機中，處理器為ARMCortex-M3，采用了高速采用緩存的存儲體系結構。

(2) 存儲器：存儲器有兩種類型，即閃存(Flash)和RAM。閃存用于存儲程序和數據，RAM用于臨時執行數據寫入和讀取操作。

(3) 輸入/輸出設備：輸入/輸出設備包括GPIO引腳、串口、定時器等。它們可用于各種輸入/輸出應用程序，如數據通信、傳感器控制、數據采集等。

總之，STM32單片機具有高性能、低功耗、可編程和高度可靠的特點，非常適用于機器人、安防監控、智能家居等高性能嵌入式應用領域。
