納芯微NSA2860是一顆高集成度的用于阻式或者電壓 型傳感器例如阻式壓力傳感器，熱電偶，RTD 等傳感器信號調理和變送輸出的專用芯片。 NSA2860集成了外部JFET控制器，24位主信號 測量通道和24位輔助溫度測量通道，傳感器校 準邏輯，雙路恒流源等電路，并可以支持?jǐn)?shù)字 接口輸出，模擬電壓輸出，4~20mA變送輸出，PWM/PDM輸出等各種輸出模式。高集成 度和巧妙的接口方案，使得NSA2860僅需最少 的外部器件，即可實現壓力或溫度變送模塊的 校準和變送。通過內置的MCU，NSA2860支持 對傳感器的零點，靈敏度的二階溫度漂移校準 以及最高三階的非線性校準，校準精度可以達 到0.1%以內，其校準系數存儲于一組EEPROM 中。

產品特性和主要功能

模擬功能

低溫漂內置參考電壓

高精度 1X~256X增益可變儀表放大器

24位 ADC用于主信號測量

24位 ADC用于溫度測量

支持內置溫度傳感器和外部溫度傳感器

雙路恒流源輸出

16位 DAC

數字功能

1X~8X ADC數字增益

多種 ODR設置，支持 50/60Hz工頻抑制

基于內置 MCU的通用傳感器校準邏輯

EEPROM，可多次編程

模擬輸出特征：

4～20mA變送輸出

比例或者絕對電壓輸出(0~5V,0~10V等)

專有的 OWI 通信模式，可直接支持三線傳輸 感器和雙線 4~20mA變送器的校準

支持 SPI和 I2C接口

PWM/PDM輸出模式

其他特點

基于 JFET或者 Bipolar的高壓 Regulator

封裝選項：SSOP16(30mm2)，TSSOP20

SSOP16封裝符合 AEC-Q100標準 ? 工作溫度范圍：-40℃~150℃

應用場合

壓力傳感器及變送器

熱電偶溫度變送器

RTD溫度變送器

其他傳感器變送器

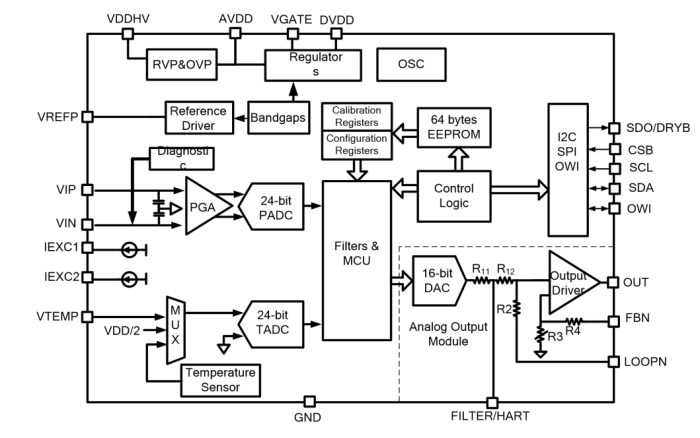

NSA2860功能框圖

NSA2860引腳封裝和引腳功能

傳感器電橋和參考電阻分壓作為外部溫度傳感器

絕對/比例電壓輸出

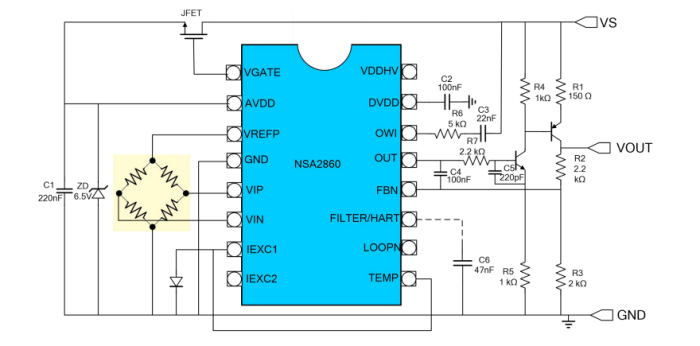

0～10V 輸出壓力變送器

非隔離帶 HART 現場總線壓力變送器
