TI德州儀器生產的INA128 和 INA129 (INA12x) 均為具備出色精度的低功耗通用儀表放大器。這些放大器采用多功能三級運算放大器設計，尺寸小巧，適用于多種應用。即使在高增益（200kHz、G = 100）情況下，電流反饋輸入電路也可提供寬帶寬。

可通過單個外部電阻器在 1 到 10,000 范圍內設置任意增益。INA128 可提供具有 50kΩ 電阻的業界通用增益公式。INA129 增益公式使用 49.4kΩ 電阻器，可直接替換同類器件。

INA12x 采用塑料 DIP 和表面貼裝式封裝，額定溫度范圍為 –40°C 至 +85°C。INA128 也采用雙路配置，即 INA2128。

升級后的 INA828在相同靜態電流下可提供更低的輸入偏置電流（最大值 0.6nA），并且具有更低的噪聲 (7nV/√Hz)。

特性

低失調電壓：50μV（最大值）

低漂移：0.5μV/°C（最大值）

低輸入偏置電流：5nA（最大值）

低噪聲：8nV/√Hz，0.2μVpp

高 CMR：120dB（最小值）

帶寬：1.3 MHz (G = 1)

輸入保護電壓可達 ±40V

寬電源電壓范圍：±2.25V 至 ±18V

低靜態電流：700μA

封裝：8 引腳塑料 DIP，SO-8

應用

? 壓力變送器

? 溫度變送器

? 稱重計

? 心電圖 (ECG)

? 模擬輸入模塊

? 數據采集 (DAQ)

簡化版原理圖

INA128引腳

應用：心電圖放大器

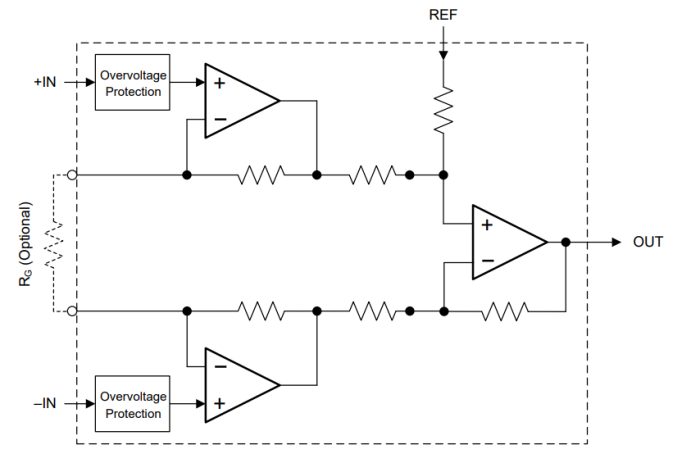

INA128 功能框圖
