PCF8583是一個時鐘和日歷芯片，基于2048位靜態CMOS1 RAM，該RAM被組織為256個字乘8位。地址和數據通過雙線雙向I2C總線串行傳輸。內置字地址寄存器在每個寫入或讀取數據字節后自動遞增。地址引腳A0用于對硬件地址進行編程，允許在沒有額外硬件的情況下將兩個設備連接到總線。

內置32.768kHz振蕩電路和RAM的前8個字節用于時鐘、日歷和計數器功能。接下來的8個字節可以編程為報警寄存器或用作空閑RAM空間。剩下的240個字節是空閑的RAM位置。

功能和優點

12C總線接口工作電源電壓：2.5 V至6 V

時鐘工作電源電壓1.0 V至6.0 V，溫度為0°C至+70°C

240×8位低壓RAM

數據保持電壓：1.0 V至6.0 V

工作電流（fSCL=0 Hz時）：最大50μA

具有四年日歷的時鐘功能

帶報警和溢出指示的通用定時器

24小時或12小時格式

32.768 kHz或50 Hz時基

串行輸入輸出總線（I2C總線）

自動字地址遞增

可編程報警、定時器和中斷功能

從地址：A1h或A3h用于讀取，A0h或A2h用于寫入

引腳

應用示例圖

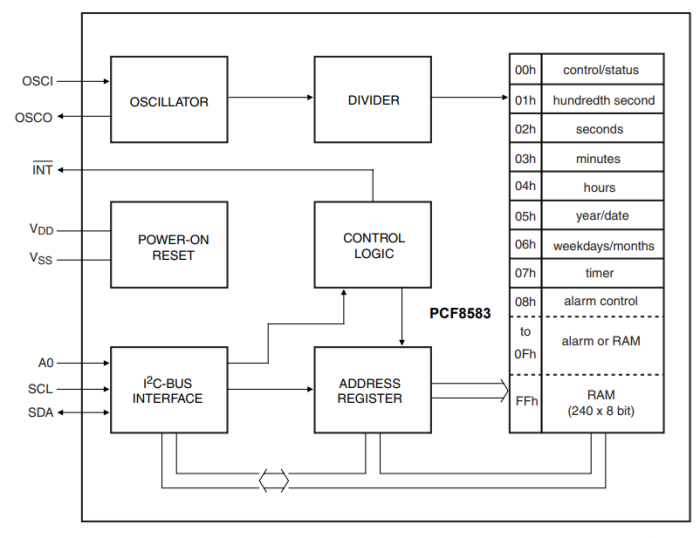

方框圖
