飛特帝亞FT601Q-B-T是一款USB 3.0到FIFO接口橋接芯片。

代理商永芯易科技：如有飛特帝亞FT601Q-B-T采購需求可通過聯系客服獲取芯片產品規格書或芯片樣品測試（樣品測試：終端廠家專享，需提供公司信息）。

特征

支持USB 3.0超高速（5Gbps）/USB

2.0高速（480Mbps）/USB 2.0全速

傳輸速度（12Mbps）。

支持的USB傳輸類型：

控制/批量/中斷

最多8個可配置端點（PIPE）。

支持2個并行從FIFO總線協議

245和FIFO模式，F(xiàn)T601帶32位

并行接口的數據突發率上升

至400MB/s。

支持4個輸入通道和4個輸出通道

在FIFO總線連接上。

內置16kB FIFO數據緩沖RAM。

支持遠程喚醒功能。

支持多電壓I/O：1.8V、2.5V和3.3V。

可配置GPIO支持。

內部LDO 1.0V調節器。

集成上電復位電路。

用戶可編程USB描述符。

支持電池充電規范BC1.2電池充電

偵查

提供FT600-16位/FT601-32位FIFO接口。

工業操作溫度范圍：-40至85?C

提供緊湊型無鉛QFN-76（32位）和QFN56（16位）封裝（均符合RoHS）

應用場合

將舊版外圍設備升級到USB

利用USB增加系統模塊性

基于PLD/FPGA的設計與USB 3.0的接口

USB 3.0數據采集

USB 3.0數字?jǐn)z像機接口

USB 3.0數碼相機

打印機/掃描儀的USB 3.0接口

醫療/工業成像設備

USB 3.0儀器

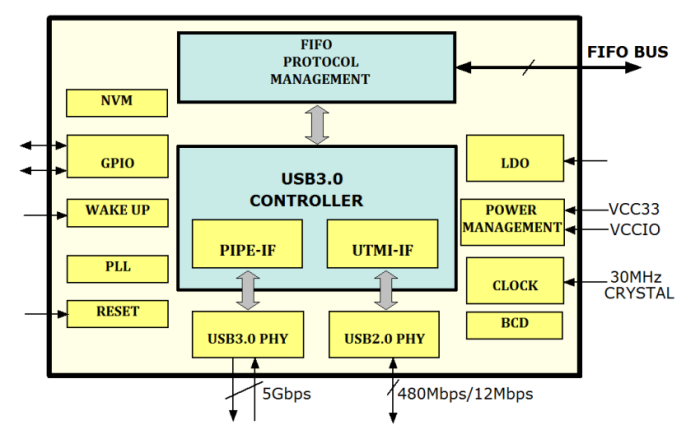

方框圖

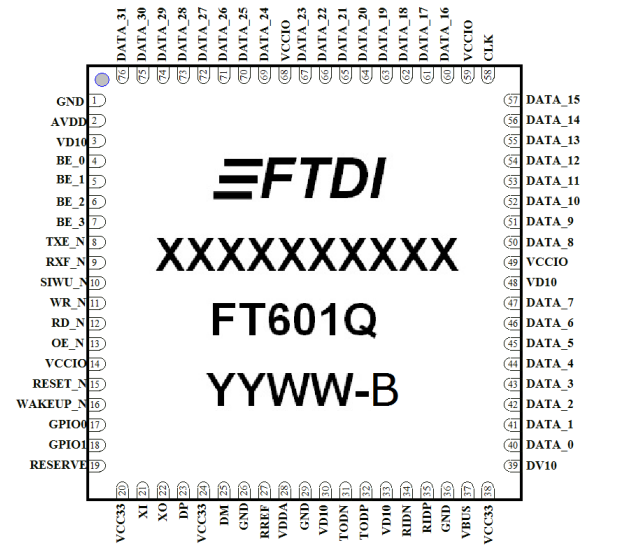

引腳

總線供電配置-3.3V I/O電路圖

總線供電配置-2.5V/1.8V I/O電路圖

FT600/FT601連接到FIFO主接口（多通道FIFO模式）

FT600/FT601連接到FIFO主接口（245同步FIFO模式）
