德州儀器TMS320F28035PAGQ微控制器將 C28x 內核和控制律加速器 (CLA) 的性能與高度集成的控制外設整合到低引腳數的器件 中。該系列器件的代碼與基于 C28x 的舊版代碼兼容，同時具有較高的模擬集成度。 一個內部穩壓器實現了單電源軌運行。HRPWM 模塊經過強化，可實現雙邊沿控制（調頻）。增設了具有 10 位內 部基準的模擬比較器，可直接進行路由以控制 PWM 輸出。ADC 可在 0V 至 3.3V 的固定滿量程范圍內實施轉換， 支持 VREFHI/VREFLO 基準的比例運算。ADC 接口已針對低開銷和延遲進行了優化。

特性

高效 32 位 CPU (TMS320C28x)

– 60MHz（16.67ns 周期時間）

– 16 × 16 和 32 × 32 MAC 操作

– 16 × 16 雙 MAC

– 哈佛 (Harvard) 總線架構

– 連動運算

– 快速中斷響應和處理

– 統一存儲器編程模型

– 高效代碼（使用 C/C++ 和匯編語言）

? 可編程控制律加速器 (CLA)

– 32 位浮點數學加速器

– 獨立于主 CPU 之外的代碼執行

? 字節序：小端字節序

? 支持 JTAG 邊界掃描

– IEEE 標準 1149.1

-1990 標準測試訪問端口和邊界掃描架構

? 器件和系統均可實現低成本：

– 3.3V 單電源

– 無電源時序要求

– 集成型加電復位和欠壓復位

– 低功耗

– 無模擬支持引腳

? 時鐘：

– 兩個內部零引腳振蕩器

– 片上晶振振蕩器和外部時鐘輸入

– 看門狗計時器模塊

– 丟失時鐘檢測電路

? 多達 45 個具有輸入濾波功能且可單獨編程的多路復用 GPIO 引腳

? 可支持所有外設中斷的外設中斷擴展 (PIE) 模塊

? 三個 32 位 CPU 計時器

? 每個增強型脈寬調制器 (ePWM) 中均有一個獨立的 16 位計時器

? 片上存儲器

– 閃存，SARAM，OTP，引導 ROM 可用

? 代碼安全模塊

? 128 位安全密鑰和鎖

– 保護安全內存塊

– 防止固件逆向工程

? 串行端口外設

一個串行通信接口 (SCI) 通用異步接收器/發送器 (UART) 模塊

– 兩個串行外設接口 (SPI) 模塊

– 一個內部集成電路 (I2C) 模塊

– 一個本地互連網絡 (LIN) 模塊

– 一個增強型控制器局域網 (eCAN) 模塊

? 增強型控制外設

– ePWM – 高分辨率 PWM (HRPWM)

– 增強型捕捉 (eCAP) 模塊

– 高分辨率輸入捕捉 (HRCAP) 模塊

– 增強型正交編碼器脈沖 (eQEP) 模塊

– 模數轉換器 (ADC)

– 片上溫度傳感器

– 比較器

? 高級仿真特性

– 分析和斷點功能

– 通過硬件進行實時調試

? 封裝

– 64 引腳 PAG Thin Quad Flatpack (TQFP) 封裝

? 溫度

Q：–40°C 至 125°C 的環境溫度范圍 （通過針對汽車應用的 AEC Q100 認證）

應用： ? 空調室外機 ? 電梯門自動啟閉裝置驅動控制 ? 直流/直流轉換器 ? 逆變器和電機控制 ? 車載充電器 (OBC) 和無線充電器 ? 自動分揀設備 ? 紡織機 ? 焊接機 ? 交流充電（樁）站 ? 直流充電（樁）站 ? 電動汽車充電站電源模塊 ? 車輛無線充電模塊 ? 能量存儲電源轉換系統 (PCS) ? 微型逆變器 ? 太陽能電源優化器 ? 串式逆變器 ? 交流驅動器控制模塊 ? 線性電機分段控制器 ? 伺服驅動器功率級模塊 ? 交流輸入 BLDC 電機驅動器 ? 直流輸入 BLDC 電機驅動器 ? 工業交流-直流 ? 三相 UPS ? 商用網絡和服務器 PSU ? 商用通信電源整流器。

引腳封裝

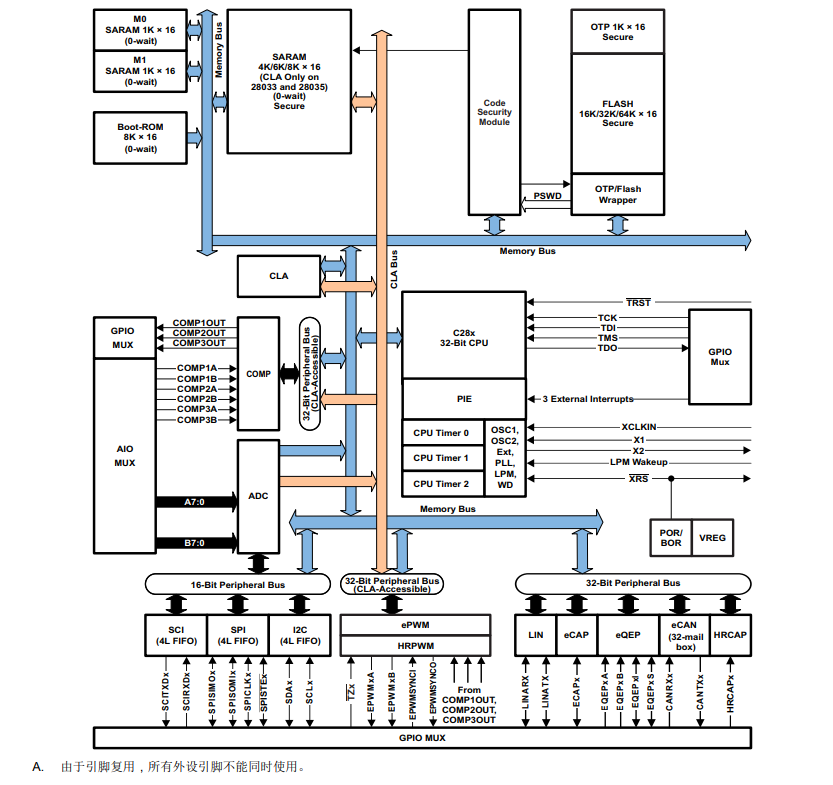

功能方框圖
