意法半導體STM32F303VET6TR微控制器工作原理、參數、應用領域和引腳圖

來源：意法半導體| 發布日期：2023-12-15 14:14

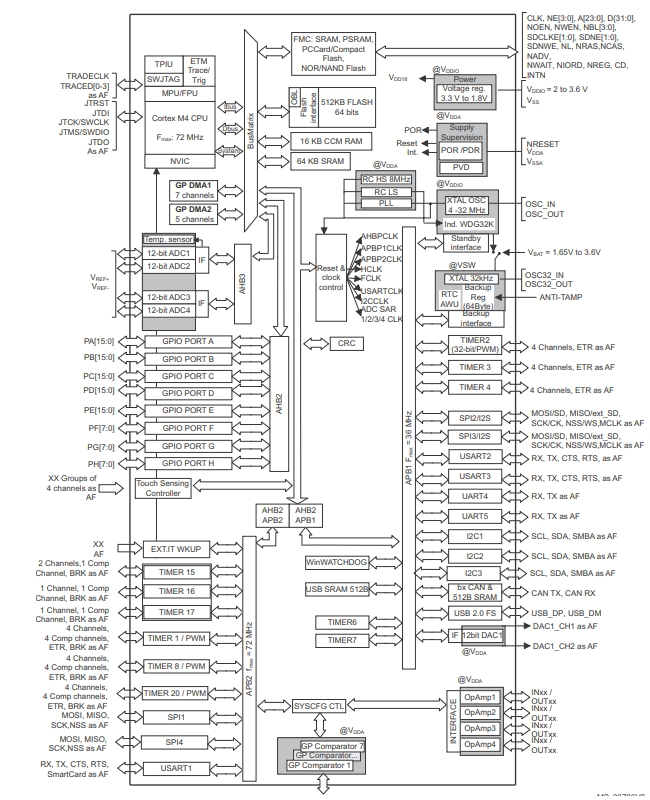

ST(意法半導體)的型號STM32F303VET6TR屬于32位高性能MCU，基于高性能ARM?Cortex?-M4 32位RISC內核，F(xiàn)PU工作頻率為72MHz，內置浮點單元(FPU)、內存保護單元(MPU)和嵌入式跟蹤宏單元(ETM)，包括高速嵌入式存儲器(512KB閃存、80KB SRAM)、用于靜態存儲器(SRAM、PSRAM、NOR和NAND)的靈活存儲器控制器(FSMC)，以及連接到AHB和兩條APB總線的大量增強型I/O和外圍設備。

STM32F303VET6TR提供四個快速12位ADC(5 Msps)、七個比較器、四個運算放大器、兩個DAC通道、一個低功耗RTC、多達五個通用16位定時器、一個通用32位定時器以及多達三個專用于電機控制的定時器。它們還具有標準和高級通信接口：最多三個I2C、最多四個SPI(兩個SPI具有多路復用全雙工I2S)、三個USART、最多兩個UART、CAN和USB。為了實現音頻級精度，可以通過外部PLL對I2S外圍設備進行計時。

STM32F303VET6TR的功能特點

1、高性能處理能力：STM32F303VET6TR采用Cortex-M4內核，最高主頻可達72MHz，具有高效的指令集和算術運算單元，能夠支持多種復雜的算法和數據處理任務，適用于各種應用場景。

2、多種通信接口：STM32F303VET6TR內置了多種通信接口，包括多個SPI、I2C、USART和CAN總線接口，支持與外部設備的高速通信和數據交換，方便與其他設備進行通信和數據傳輸。

3、豐富的外設功能：STM32F303VET6TR集成了多種常用的外設功能模塊，如模數轉換器(ADC)、數字模擬轉換器(DAC)、通用定時器(TIM)等，可以滿足各種應用的需求，如測量、控制和定時任務等。

4、豐富的存儲器資源：STM32F303VET6TR內置了512KB的Flash存儲器和80KB的SRAM，可以存儲程序代碼和數據，同時還支持外部存儲器接口，如SPI Flash和SD卡等，為系統提供更大的存儲容量。

5、低功耗設計：STM32F303VET6TR采用了意法半導體先進的低功耗技術，包括多種低功耗模式和智能功耗管理功能，能夠在保證性能的前提下盡可能地減少功耗，延長系統的電池壽命。

6、強大的集成能力：STM32F303VET6TR集成了多種基本功能模塊，如時鐘、復位和電源管理等，提供了豐富的外設接口和功能，減少了外部組件的需求，簡化了系統設計和布局。

7、豐富的軟件支持：STM32F303VET6TR支持意法半導體的STM32Cube軟件生態系統，提供了豐富的軟件庫和工具，方便開發人員進行軟件開發、調試和測試。

STM32F303VET6TR的應用領域

STM32F303VET6TR是一款高性能32位ARM Cortex-M4微控制器，其主要應用領域如下：

1、工業自動化：STM32F303VET6TR可以用于各種工業自動化應用，包括工業控制器、PLC(可編程邏輯控制器)、驅動器等。它提供了豐富的通信接口(如CAN、SPI、I2C、USART等)，可以與各種外部設備進行高效的數據交換和通信，支持實時控制和監控。

2、物聯網(IoT)：STM32F303VET6TR適用于物聯網設備的開發，能夠連接傳感器、執行器和云平臺。它具有低功耗特性和高效的睡眠模式，可延長設備的電池壽命。此外，它支持各種無線通信標準(如Wi-Fi、藍牙、LoRa等)，可以實現設備之間的遠程通信和互聯。

3、消費類電子產品：STM32F303VET6TR適合用于消費類電子產品的開發，例如智能家居設備、智能電子設備和嵌入式系統等。它具有豐富的外設接口和高性能的處理能力，能滿足不同消費者電子產品的需求。

4、醫療設備：STM32F303VET6TR可以應用于醫療設備的開發，如心臟監測器、血壓計、血糖儀等。它支持高精度的模擬輸入和數字信號處理，可以實現準確的測量和數據處理。

5、智能電網：STM32F303VET6TR可用于智能電網設備的開發，如智能電表、電能管理系統等。它支持多種通信接口和協議，能夠?qū)崿F(xiàn)電能數據的收集、傳輸和處理。

STM32F303VET6TR的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

程序存儲容量：512KB(512K x 8)

程序存儲器類型：閃存

封裝：100-LQFP(14x14)

RAM大小：80K x 8

包裝：圓盤

電壓-供電(Vcc/Vdd)：2V ~ 3.6V

商品標簽：通用類MCU

數據轉換器：A/D 39x12b; D/A 2x12b
