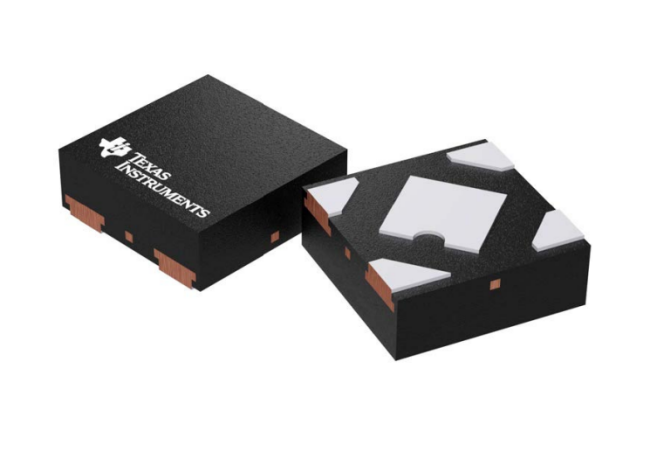

德州儀器TLV71712PDQNT線性穩壓器 (LDO) 工作原理、特征、應用及引腳封裝圖
德州儀器TLV71712PDQNT低壓降線性穩壓器 (LDO) 具有較低的靜 態電流，并且線路和負載瞬態性能出色，適用于功耗敏感型應用。此系列器件可提供典型值為 0.5% 的精 度。 當負載電阻減小時，TLV71712PDQNT可提供折返電流以降低輸出電流。電流折返初始典型值為 350mA；輸出短路電流限值的典型值為40mA。 此外，這些器件還能在采用僅 0.1μF 的有效輸出電容 時保持穩定。這一特性允許使用具有較高偏置電壓和溫度降額的成本有效電容器。這些器件在不產生輸出負載 的情況下可調節至特定的精度。 TLV71712PDQNT采用 X2-SON-4封裝，非常適合手持式應用。TLV71712PDQNT提供了一個有源下拉電路，用于使輸出負載快速放電。
TLV71712PDQNT特性
? 超低壓降：電流為 150mA 時，壓降為 215mV
? 精度：0.5%（典型值）
? 低 IQ：35μA
? 可提供固定輸出電壓： 1.2V 至 5V
? 高電源抑制比 (PSRR)： – 1kHz 時為 70dB – 1MHz 時為 50dB
? 搭配 0.1μF 有效輸出電容使用時可保持穩定
? 折返電流限制
? 封裝：X2-SON-4
TLV71712PDQNT應用
? 個人電腦 (PC) 和筆記本電腦
? 智能手機
? 便攜式電子設備和電池供電類設備
? 電子銷售點

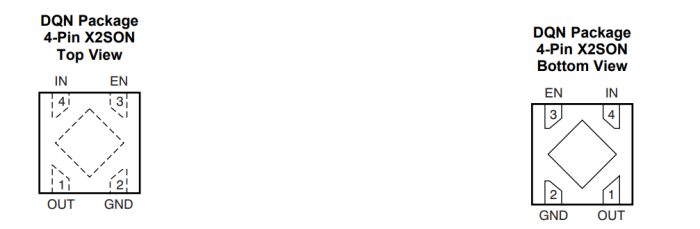

TLV71712PDQNT封裝引腳圖

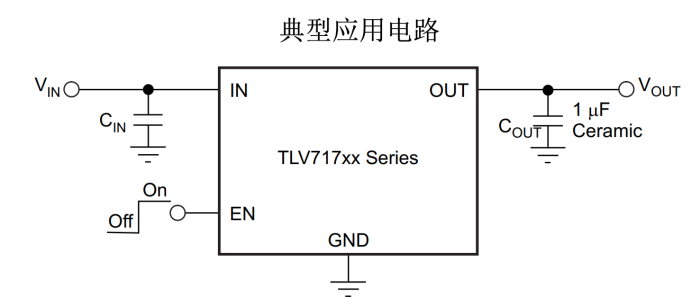

TLV71712PDQNT典型應用原理圖

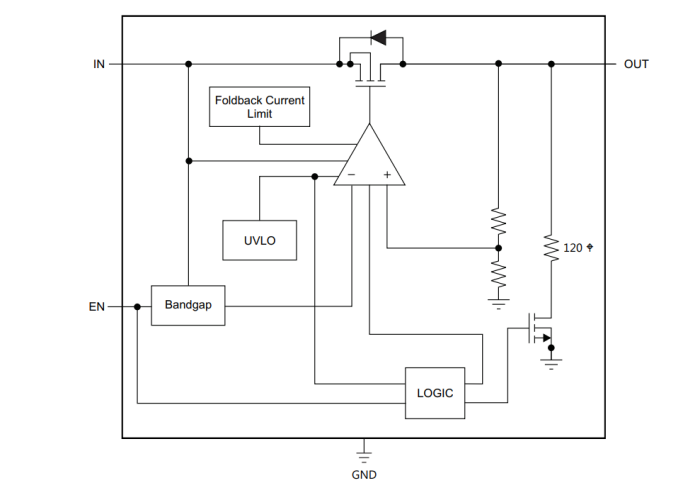

TLV71712PDQNT功能方框圖
推薦產品+
相關推薦
-
-
芯片采購物料不齊套的原因是什么？
采購物料不齊套的原因第一:物料齊套就意味著是多個多種物料配套滿足，多種也就意味著不同①物料LT不同，整個訂單同BOM-起下單，但是不同物料LT不一-樣，那有的料有庫存，有的料時間短有的料缺貨LT長，所以在某個時間點看只要有一個物料沒到那就不齊套。②就算LT-樣，下單時間不一 樣，物料也會在一個時間點無法齊套，比如因為生產損耗臨時下單,或者因為盤庫存盤虧等。③不同物料的生產場地，生產周期，生產原材料，生產廠商，生產設備，生產效率，所在城市，所用物流方式，所包括的下階料的不同LT不同特性，無數的不同就意味著每個料和每個料都不一樣,但是齊套是必須卡一個時間點，那如果這個時間段越短，齊套越少,越長齊套越多但是也不一定會齊套。④負責的采購不同，每個人工作能力不同，工作重點不同，責任心不同，也可能導致有些人有些料沒有跟進，沒有及時安排等各種導致料未按時齊套。第二:非采購原因?qū)е垄俦热缫驗橹皞淞下﹤淞四愁w或者某幾顆，其他料都備料，一聲令下拉料入庫就行了，但是漏備的得安排，備料,生產，排線等等。②因為變更導致，這里變更可能是設計變更，BOM變更，或者臨時客戶需求變更，替代料變更,等導致新更換的物料采購時間不足或者各種原因無法齊套③要求不明確，采購負責那么多的料那么多訂單，那么多供應商，如果沒有明確的輕重緩急，或者明確的要什么時候到哪里多少料，采購可能籠統的催，供應商按照自己的計劃排產，不會把你需要齊套的物料安排在最緊急的訂單和有限額產能里，那你就會覺得自己這個單物料沒齊套，那邊那個單可能需要齊套5k但是已經齊套10k,所以需求是否明確，指令是否明確傳遞給了采購。④突發的質量異常，生產設備異常(過度損耗)等各種異常都可能造成采購本來齊套的物料不齊套了。⑤一些低級失誤,完成不齊套可能是系統數據不準確，可能是計劃運算傳遞需求沒有考慮Bom用量(5k套可能需要某物料50k,但是傳遞成5k)，可能是人員問題等。第三:供應商問題(雖然感覺問題很逗但是每個問題都有采購遇到過)①供應商跳票，本來答應可以到的，因為各種原因跳票了，物料沒齊套。②送錯貨(真的有)。③品質異常，生產異常,交貨后檢測不合格判退。④不可抗力，災難天氣，物流異常，甚至天災人禍。⑤突發異常,比如之前的限電做三休四?比如原材料異常，設備壞了無法生產等等。
-
-

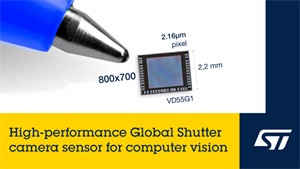

意法半導體推出一款小尺寸、低功耗、高分辨率全局快門圖像傳感器
