肖特基二極管：小巧玲瓏，功效不凡！
肖特基二極管：小巧玲瓏，功效不凡！
肖特基二極管是一種重要的半導體器件，其工作原理是利用金屬與半導體間的肖特基勢壘形成的電勢差，使得電子在半導體中流動，實現電流的控制。
肖特基二極管具有響應速度快、反向漏電流小、溫度穩定性好等特點，因此在電子設備中應用廣泛。比如，手機電池保護電路、電源開關、LED驅動等。
常見的肖特基二極管品牌有STMicroelectronics的STPS系列、ON Semiconductor的MBR系列、Vishay的SS系列等，型號也非常豐富。
不過，肖特基二極管也有一些缺點，比如漏電流大、容易受到電磁干擾等。因此，在實際應用中需要結合具體情況選擇合適的器件。
總之，肖特基二極管雖小，但功效不凡，是電子產品中不可或缺的器件之一。
推薦產品+
相關推薦
-
-

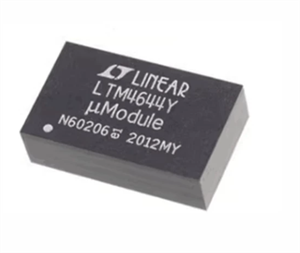

一文讀懂亞德諾LTM4644IY PBF電源模塊優缺點、參數、應用和引腳封裝圖
ADI(亞德諾)的型號LTM4644IY#PBF屬于電源模塊，是一個四路DC/DC降壓μModule(微模塊)調節器，每個輸出4A。輸出可以并聯在一個數組中，最高可達16A能力。包中包括開關控制器，功率場效應晶體管，電感器和支持組件。LTM4644IY#PBF外部偏置供電，輸入電壓范圍為4V~14V或2.375V~14V，輸出電壓范圍為0.6V~5.5V。其高效率的設計提供了每個通道4A連續(5A峰值)的輸出電流，只需要大量的輸入和輸出電容。亞德諾LTM4644IY#PBF的中文參數品牌：ADI(亞德諾)產品分類：電源模塊系列：μModule?電壓 - 輸出 2：0.6 ~ 5.5V電壓 - 輸出 3：0.6 ~ 5.5V電壓 - 輸出 4：0.6 ~ 5.5V包裝：托盤電流 - 輸出(最 大值)：4A，4A，4A，4A應用：ITE(商業)類型：非隔離 PoL 模塊特性：OCP，OTP，OVP輸出數：4工作溫度：-40°C ~ 125°C電壓 - 輸入(最小值)：4V電壓 - 輸入(最 大值)：14V安裝類型：表面貼裝型電壓 - 輸出 1：0.6 ~ 5.5V封裝：77-BGA亞德諾LTM4644IY#PBF的功能特點1、每路輸出可提供 4A 電流的四通道輸出降壓型 μModule? 穩壓器2、寬輸入電壓范圍：4V 至 14V3、2.375V 至 14V (采用外部偏置)4、0.6V 至 5.5V 輸出電壓5、每通道可提供 4A DC、5A 峰值輸出電流6、高達 5.5W 功耗 (TA = 60oC，200 LFM，無散熱器)7、±1.5% 的總輸出電壓調節8、電流模式控制、快速瞬態響應9、可通過并聯提供更高的輸出電流10、輸出電壓跟蹤11、內部溫度檢測二極管輸出12、外部頻率同步13、過壓、過流和過熱保護14、9mm x 15mm x 5.01mm BGA 封裝亞德諾LTM4644IY#PBF的應用領域LTM4644IY#PBF是一款高性能的運算放大器，適用于需要高精度、高帶寬、低噪聲和低失真的應用場合，其主要應用領域如下：測試與測量：AD8675ARZ在測試設備、儀器儀表和自動化設備中得到廣泛應用，用于增益放大、傳感器信號處理和電壓比較等功能。醫療設備：由于AD8675ARZ具有低噪聲和高精度的特性，因此在醫療設備中被廣泛應用，如心電圖儀、超聲波設備、血壓監測儀等。通信與網絡設備：AD8675ARZ在通信和網絡設備中用于信號處理、濾波、放大和驅動等功能，例如調制解調器、組播系統、寬帶通信設備等。音頻設備：AD8675ARZ可用于高保真音頻放大器、音頻接口、音頻測試設備等，為音頻信號的放大和處理提供精確和準確的性能。電力測量與控制：AD8675ARZ可以在電力測量和控制系統中提供高精度的信號處理和放大功能，用于電流、電壓和功率測量等應用。LTM4644IY#PBF的引腳封裝圖LTM4644IY#PBF的功能框圖
-
-

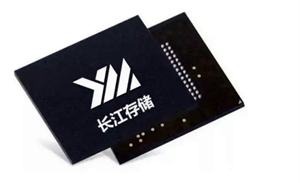

長江存儲Xtacking技術：國產存儲打敗了美光、三星
