NXP恩智浦PCA9959 LED照明驅動是一款菊花鏈spi兼容的4線串行總線控制的24路恒定預設電流LED驅動。這個驅動程序優化了調光和閃爍63mA的紅/綠/藍/琥珀(RGBA) led。每個LED輸出提供6位分辨率(64步)預設電流配置，絕對精度為±8%。PCA9959驅動的供電電壓范圍為2.7V到5.5V，包括一個內置的開路短負載和過溫檢測電路。PCA9959 LED照明驅動程序設計為使用4線讀/寫串行總線，數據時鐘頻率更高，可達10MHz。典型的應用包括RGBA LED驅動，LED狀態信息，IR編碼通信，LED顯示器，LCD背光，手機鍵盤背光。

NXP恩智浦PCA9959 LED照明驅動程序采用緊湊的5.0mm x 5.0mm x 0.85mm HVQFN40封裝，具有-40°C到+85°C的工作溫度范圍。

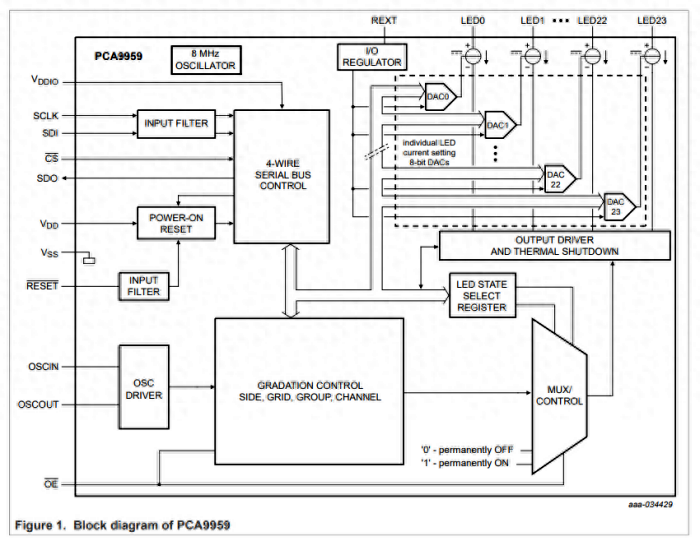

應用方框圖

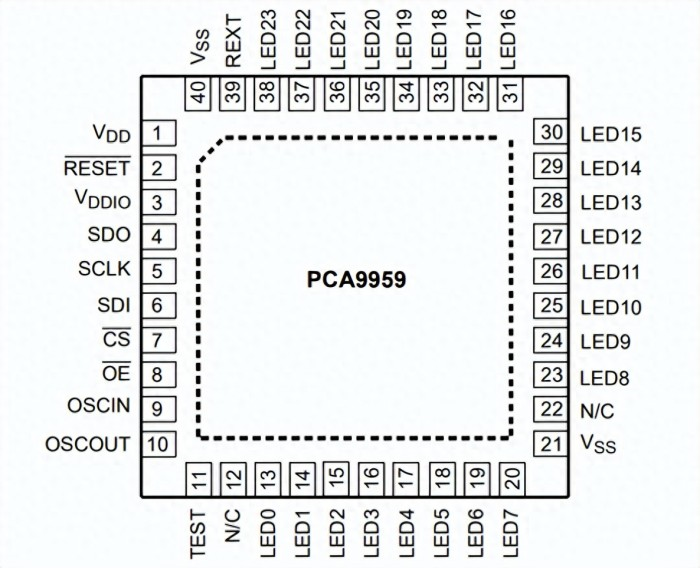

封裝引腳圖

特性

24個LED驅動器，每個輸出可編程at:

從

在

6位可編程LED亮度

可編程LED輸出延遲，以減少EMI和浪涌電流

所有通道的級配控制:

每個通道可以分配到四個層次控制組之一

64個網格用于每個通道的漸變控制

可編程網格持續時間

四個預設的當前選項，每個通道在級聯控制

開路/短負載/超溫檢測模式，檢測個別LED錯誤

24個恒定預設電流輸出通道，可達63mA，并允許高達5.5V時，關斷

通過外部電阻(R(EXT)輸入)調節輸出預設電流

輸出預設電流精度:

±8%絕對精度，60mA輸出電流

±6.5%絕對精度，輸出電流30mA

最大±5%通道到通道的變化

最大±7%的設備之間的變化

低待機預置電流

有源低輸出使能(OE)輸入引腳

2.7V ~ 5.5V工作電源電壓范圍(V(DD))

5.5V非led引腳容錯輸入

工作溫度范圍:-40°C ~ 85°C

4線串行總線接口10MHz數據時鐘率

內部加電復位

根據jesd78 II類，鎖接性能超過100mA

ESD保護超過2kV HBM / JESD22-A114

HVQFN40包

應用領域

RGB或RGBA LED驅動

領導的狀態信息

手機或手持設備的鍵盤背光

淡入淡出呼吸光控制

LED顯示屏

液晶背光

利用預先編程的序列/亮度的紅外編碼通信
