基于ESPRESSIF樂鑫的ESP8266的智能健康手表電路原理圖
功能
1、將通過NTP(Network Time Protocol)顯示時間，所以時間非常準確。
2、陀螺儀監測運動情況。
3、測試佩戴者的BPM，并且在顯示屏中顯示一個迷你圖(目前雖然功能實現，但有待完善)。
4、通過手表內部程序向你的朋友發送e-mail。
智能健康手表使用到的硬件
ESP8266
OLED顯示屏
MPU6050
觸覺馬達
3.3V穩壓器、105mAh電池
脈搏傳感器-APDS9008
其他輔助工具：魔術貼、排針、導線、焊接工具等

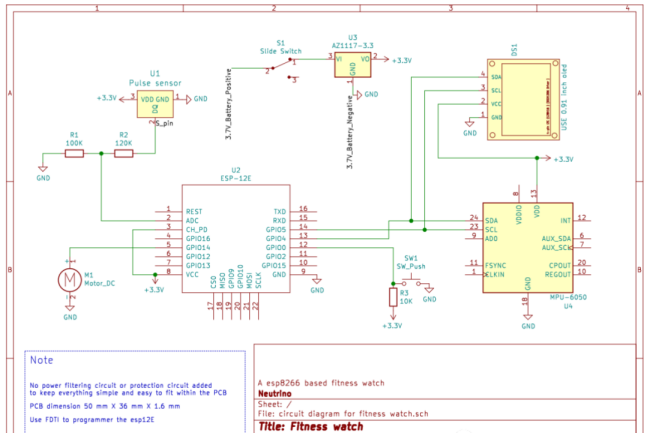

電路原理圖

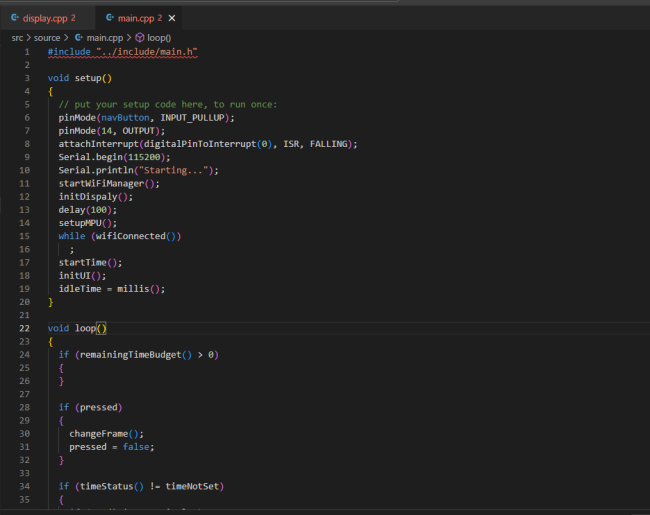

源代碼
